鉛直飾り／ななめ飾り

1. 「外部」メニューから「化粧材」の「鉛直飾り」を選びます。

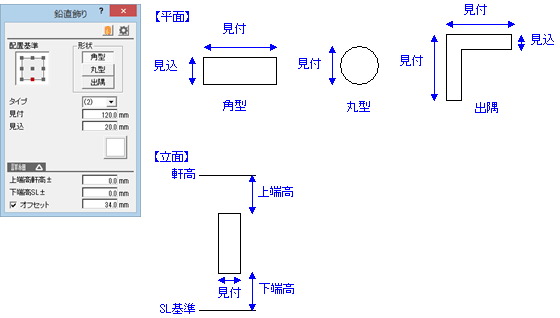

2. 「鉛直飾り」ダイアログで配置基準、形状（角型、丸型、出隅）、タイプ、見付と見込などを設定します。

3. 基準点の位置と方向をクリックします（入力方法：1点方向）。
   躯体面を指定して入力してください。鉛直飾りは入力方向の左側に入力されます。


メモ

• シンボルを回転するには、マウスの中ボタン、またはキーボードの無変換キーを押します。

1. 「外部」メニューから「化粧材」の「ななめ飾り」を選びます。
2. 「ななめ飾り」ダイアログで見付形状（始点上、終点上、クロス）、タイプや見付、見込などを設定します。

3. ななめ飾りと同時に始点側に飾り柱（鉛直飾り）を配置する場合は、「始点柱」をONにします。
   終点側に配置する場合は、「終点柱」をONにします。
   柱は、ななめ飾りの「角型」「丸型」の形状に合わせて入力されます。
4. ななめ飾りの始点、終点をクリックします。
   このとき、躯体面を指定して入力してください。入力時のラバーバンドに表示される「外」側が可視方向となります。
