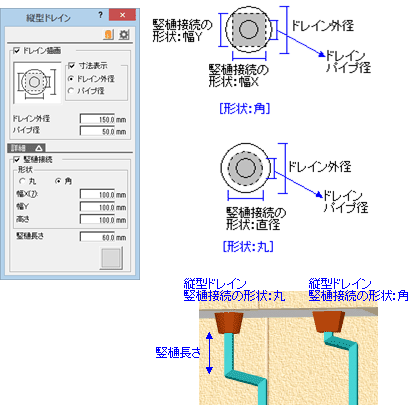

縦型ドレイン／横型ドレイン／竪樋

縦型・横型のドレイン、竪樋を入力します。竪樋を入力することで、ドレイン、屋根伏図の集水器と接続することができます。

横型ドレインを入力するA210700_shs_sec02

「外部」メニューから「排水」の「横型ドレイン」を選びます。

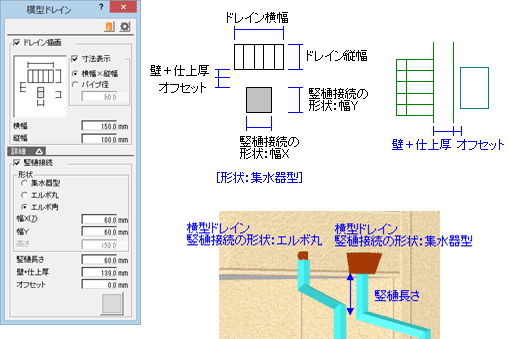

「横型ドレイン」でドレイン形状、寸法表示の有無、竪樋の接続について設定します。
引出線で寸法を表示する場合は、「寸法表示」をONにして、ドレインの寸法を表示するかを設定します。
竪樋と接続する場合は、「竪樋接続」をONにして、接続部分の形状などを設定します。
ドレインの配置位置と方向をクリックします。
ドレインの方向をクリックします。
「竪樋接続」がONの場合は、ドレインの反対側が竪樋となります。
「寸法表示」がONの場合は、引き出し線と文字列の位置および方向をクリックします。

メモ

引出線の形状や寸法文字のサイズなどは、「物件初期設定：CAD関連－寸法・引出線」の「引き出し線」で設定します。

「壁＋仕上厚」の初期値について

平面図	「専用初期設定：外部シンボル－バルコニー・手摺」の「壁/仕上」タブの「仕上」「壁幅」を参照してセットします。（壁仕上厚+下地厚＋壁幅）
屋根伏図	「排水」メニューの「排水」の「横型ドレイン」の場合、屋根伏図の「専用初期設定：パラペット－パラペット」の「形状」タブの「壁厚」、「仕上」タブで設定されている「壁仕上厚+下地厚」を参照してセットします。

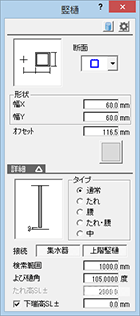

「竪樋」ダイアログの機能A210700_shs_sec04

オフセット	始点からのオフセットを指定して入力する場合は、距離を設定します。
オフセット	オフセットの初期値は、「壁の逃げ（※1）」＋「外壁仕上厚（※2）」＋「30㎜」で設定されています。 ※1：「物件初期設定：壁」の「壁類の逃げ」の値 ※2：外部標準マスタで選択されている外部仕上厚の設定（「外壁仕上厚」＋「下地厚」＋「下地オフセット厚」＋「断熱材厚」）

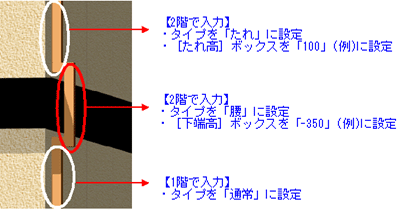

タイプ	竪樋のタイプ（通常、たれ、腰、たれ・腰、中）を設定します。
集水器	竪樋を集水器と接続させたい場合、ONにします。
上階竪樋	竪樋を上階の竪樋と接続させたい場合、ONにします。竪樋の上端は、接続先の竪樋や集水器の下端ですが、集水器や竪樋がない場合には、以下のシンボルを元に上端の高さを自動で設定しています。・バルコニー（上階）・ベランダ（上階）・屋根（同階）
検索範囲	接続する集水器や樋の接続範囲を設定します。竪樋を集水器や他の樋と接続する場合、「検索範囲」の距離内にある集水器や樋を接続の対象とします。
よび樋角	竪樋上部と他の樋シンボルをつなげるよび樋の角度を設定します。90度から180度の範囲で設定します。
