水平面／鉛直面／台形面／傾斜面／つみき

水平面、鉛直面、台形面、傾斜面、つみき（直方体、柱体、梁形、錐体、球体）の汎用シンボルを入力する場合は、「汎用」メニューの「水平面」「鉛直面」「台形面」「傾斜面」「つみき」を使用します。

シンボル	入力手順	入力例

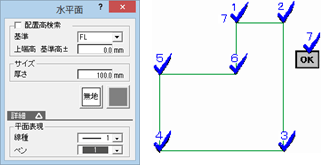

水平面	シンボルの範囲をクリックして（入力方法：多角円形）、最後にEnterキーを押す、またはポップアップメニューの「OK」をクリックします。

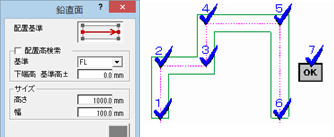

鉛直面傾斜面	シンボルの入力点をクリックして（入力方法：多角円形）、最後にEnterキーを押す、またはポップアップメニューの「OK」をクリックします。	【鉛直面】【台形面】
台形面	始点、終点をクリックします。

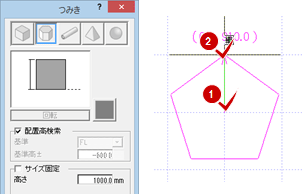

つみき	「柱体」「錐体」「球体」の場合、シンボルの配置位置を指定し、つみきのサイズまたは方向をクリックします。
つみき	柱体と錐体は、底面の中心が基準点です。球体または半球は、円の中心点が基準点です。

シンボルを配置する位置の高さを自動検索して配置する場合は、「配置高検索」をONにします。
シンボルの上端を設定したいときは、OFFにして、「上端高」に入力基準（GL、SL、FL、部屋床高、軒高、天井高）からのシンボルの上端までの高さを設定します。
