スキップフロア区画（床高増減）／スキップフロア区画（軒高増減）／スキップフロア区画再設定／スキップフロア上階考慮

1. 「区画」メニューから「スキップフロア」の「スキップフロア区画（床高増減）」を選びます。
2. 対象となる部屋を含むように、スキップフロア区画の範囲を指定します。
3. 「スキップフロア区画（床高増減）」ダイアログの「基準高」に、FLからの区画の高さを設定します。
4. 「高さ変更」で、同時に高さを変更するデータをONにします。



   建具・出窓壁	建具、出窓壁（出窓壁内の柱も含む）が高さ変更の対象になります。
   階段・手摺	階段、手摺（内部）、ロフトが高さ変更の対象になります。

5. 「OK」をクリックします。
   スキップフロア区画の部屋には、区画高と斜線が表示されます。


メモ

• 区画の表示・非表示は、「表示」メニューの「スキップフロア区画表示」で切り替えます。
• スキップフロアが設定された下階の柱壁、外壁仕上をその高さに合わせるときは、下階にて「区画」メニューの「スキップフロア」にある「スキップフロア上階考慮」を実行します。
• 無条件で高さが変更されるのは次のデータです。


  取付高が変更される	水平面、鉛直面、傾斜面、台形面、内壁仕上、壁部分目地、部品
  取付高は変更されない	部屋の床高に追従するため、以下のデータの取付高は変更されません。 床の間、床脇、書院、杢目、押入段、ハンガーパイプ、床下収納、床下点検口、畳、梯子、床仕上、床部分目地

• スキップフロア区画を考慮して柱壁を自動作成するには、「一括作成」の「一括作成」ダイアログの「スキップフロア区画考慮」をONにします。このとき処理階の上階、下階にスキップフロア区画が入力されているときは、その区画も考慮して作成されます。

1. 「区画」メニューから「スキップフロア」の「スキップフロア区画（軒高増減）」を選びます。

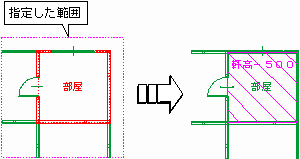

2. 対象となる部屋を含むように、スキップフロア区画を設定する範囲を指定します。
3. 「スキップフロア区画（軒高増減）」ダイアログの「基準高」に、軒高からの区画の高さを設定します。

4. 「OK」をクリックします。
   スキップフロア区画の部屋には、区画高と斜線が表示されます。


メモ

• 区画の表示・非表示は、「表示」メニューの「スキップフロア区画表示」で切り替えます。

スキップフロアの高さを変更して、データの高さを再設定します。

また、スキップフロア区画を削除して、データの高さを元に戻すこともできます。

スキップフロアの床高を変更する

1. 「区画」メニューから「スキップフロア」の「スキップフロア区画再設定」を選びます。

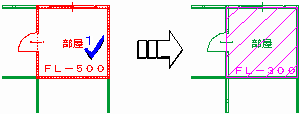

2. 床高増減のスキップフロア区画をクリックします。
3. ダイアログの「基準高」に、FLからの区画の高さを設定します。
4. 区画高の増減分だけ部屋、柱壁などの高さを変更するときは、「区画高に統一」をOFFにします。
   区画高に合うように部屋、柱壁などの高さを設定し直すときは、ONにします。

5. 「OK」をクリックします。


スキップフロアの軒高を変更する

1. 「区画」メニューから「スキップフロア」の「スキップフロア区画再設定」を選びます。
2. 軒高増減のスキップフロア区画をクリックします。
3. ダイアログの「基準高」に、軒高から区画の高さを設定します。
4. 区画高の増減分だけ柱壁、外壁仕上の高さを変更するときは、「区画高に統一」をOFFにします。
   区画高に合うように柱壁、外壁仕上の高さを設定し直すときは、ONにします。

5. 「OK」をクリックします。


スキップフロアをやめて元の高さに戻すには

1. ダイアログの「区画削除」をONにします。
2. 「基準高」を確認します。
   FL±0㎜に戻すときは「基準高」が「0」であることを確認してください。
3. 「OK」をクリックします。
   高さが「基準高」の高さに戻り、スキップフロア区画が削除されます。

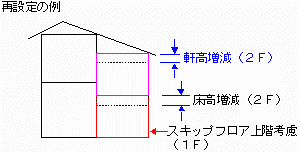

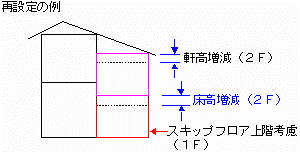

例えば、次図のような中２階の部屋にする場合は、2Ｆでスキップフロア区画（床高増減）を設定して、1Fで「区画」メニューの「スキップフロア」にある「スキップフロア上階考慮」を実行します。

上階のスキップフロア区画（床高増減）の高さに合わせて、処理階の柱、壁、外壁仕上を再作成します。
