段差表示／自動段差表示

1. 「性能」メニューから「段差表示」の「段差表示」を選びます。

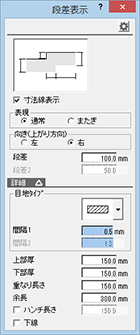

2. 「段差表示」ダイアログで、段差表示の表現（通常、またぎ）と形状、寸法線の有無などを設定します。

   寸法表示 段差の寸法線を作図します。 表現 段差の形状を選択します。 通常 またぎ 向き（上がり方向） 段差の上がり方向を選択します。 段差 段差2 段差の高さを入力します。 表現で「またぎ」を選択した場合は、「段差2」に上部側の段差を入力します。 目地タイプ 間隔1 間隔2 躯体部分のハッチングを設定します。「間隔1」「間隔2」に目地の間隔を入力します。 上部厚 下部厚 上部側と下部側の躯体の厚さを入力します。 重なり長さ／またぎ長さ 通常の段差で上部と下部が重なる部分の長さを入力します。またぎのときは、またぎ部分の長さを入力します。 余長 重なり／またぎ部分を除く端までの長さを入力します。 ハンチ長さ 下部の段差をハンチ状にします。ハンチにする部分の長さを入力します。 下線 段差の下線を作図します。

3. 段差表示の配置位置をクリックします。


メモ

• 入力するシンボルを回転するには、マウスの中ボタン、またはキーボードの無変換キーを押します。

2つの部屋の境界部（戸、カマチがある位置） 、部屋と床コーナー、ポーチ、バルコニーの境界部を指定して段差を自動作図します。

1. 「性能」メニューから「段差表示」の「自動段差表示」を選びます。
2. 「自動段差表示」ダイアログの「個別指定」をONにします。

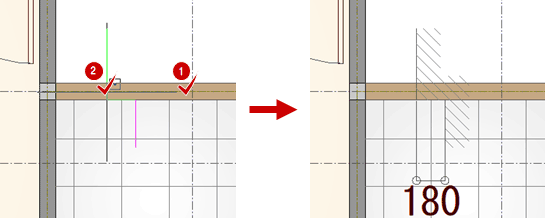

3. 部屋の境界部をクリックします。
4. 「自動段差表示」ダイアログで段差表示の形状、寸法線の有無などを設定します。

5. 段差を表示する位置をクリックします。


メモ

• 段差の表現の「通常」と「またぎ」は自動で判断されます。
• 寸法値のフォント、スタイルは、「共通初期設定：フォント」の「寸法線」の設定が連動します。
• 寸法線の形状、寸法値の大きさは、「物件初期設定：CAD関連－寸法・引出線」の「寸法線」の設定が連動します。

1. 「性能」メニューから「段差表示」の「自動段差表示」を選びます。
2. 「自動段差表示」ダイアログの「範囲指定」をONにします。

3. 作図したい境界を含むように範囲を指定します。
4. 「自動段差表示」ダイアログで段差表示の形状、寸法線の有無などを設定します。
5. 「OK」をクリックします。


メモ

• 範囲指定の場合、下端がFL＋500 を超える建具および開口には「またぎ」を表現しません。
• 範囲指定の場合、部屋タイプが「床の間」「仏間」「収納」「押入」「共有ホール・廊下」「共有階段」の場合は作成されません。
