高さ・レベル表記

部屋や部材のレベル、高さを表記します。性能表示の「高齢者等への配慮」に関する図面作成などに有効です。

部屋の高さ・レベルを作図する

  1. 「性能」メニューから「高さ・レベル表記」を選びます。

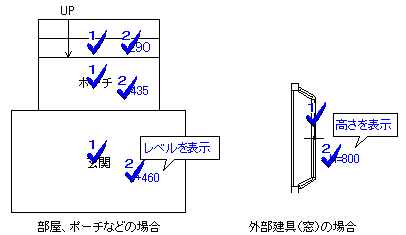

  2. 高さ・レベルを表示する部屋、部材をクリックします。
  3. 「高さ・レベル表記」ダイアログで、高さ基準、表記タイプを設定します。

    レベル表記の場合手順2で、部屋、ポーチ、犬走り、バルコニー、ウッドデッキ、濡縁、ベランダ、ロフトを指定した場合
    文字付きレベルを文字付き（例：「GL+500」「FL±0」など）で表記
    数値のみレベルを数値のみ（例：「+500」，「±0」など）で表記
    高さ表記の場合手順2で、建具（窓）、手摺、床コーナーを指定した場合
    文字高さを文字（例：「腰壁高=900」「手摺高=300」「窓台高=1200」など）で表記
    記号高さを記号（例：「腰壁H=900」「手摺H=300」「H=1200」など）で表記
  4. 高さ・レベルの配置位置をクリックします。

メモ

  • 高さ・レベルの表記タイプ、文字高、小数点以下の桁数の初期値には、「専用初期設定：申請－性能表示関連」の「高さ・レベル表記」の設定が連動します。
  • 文字のフォント、スタイルは、「共通初期設定：フォント」の「表・項目」「表・文字」の設定が連動します。
  • 文字の縦横比、字間は、「物件初期設定：CAD関連－文字・ハッチング」の「一般文字」の設定が連動します。
  • 2×4では、構造用合板の天端が FL となり、床仕上の 「仕上厚＋下地厚」 を加算した高さが部屋床高となるため、ある部屋の部屋床高を基準にしてレベル表記する必要があります。
    2×4のときに、FL基準でレベルを表記する場合、「基準とする床高増減」にその基準となる部屋の床仕上の 「仕上厚＋下地厚」 を入力します。
