断面モニタ

建物全体と斜線制限を確認したいとき、部屋の床高、天井高を確認したいときは、断面モニタで断面を確認します。

斜線を確認するには、配置図 1面で敷地を入力して、敷地境界線を設定する必要があります。敷地を含むように切断位置を指定すると、断面モニタに建物断面と斜線制限のラインを表現できます。

建物の断面を確認する

  1. 「パース」メニューから「断面モニタ」を選びます。

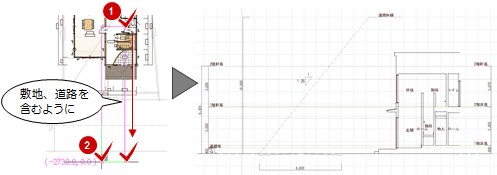

  2. 切断線の始点と終点をクリックします。
  3. 見付方向をクリックします。

メモ

  • 断面モニタのデータは、保存・出力できません。
  • 「パース」メニューの「断面モニタ」を実行するごとに、断面モニタを開きます（複数オープン可）。
  • モニタを開いた後に図面を変更した場合は、「再作成」で断面データを再作成してください。
