作図芯・補助点線自動

指定した壁の壁芯、部屋線に作図芯・補助線を作成するには、「ツール」メニューの「作図芯・補助点線自動」で、壁、柱、部屋を指定します。

柱の中心や壁芯の交点に補助点を作成することもできます。

作成タイプ	作図芯を作成するか補助線を作成するかを選びます。
部屋線から作成	部屋データの部屋線からも作図芯・補助線を作成するとき、ONにします。選択した部屋データの最大矩形領域より余長分延長されて作成されます。
補助点	柱の中心や壁芯の交点に補助点を作成するときは、ONにします。

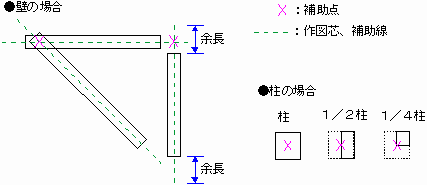

余長	壁（両端）からの壁芯（作図芯、補助線）の延長距離を設定します。
