建具高さチェック

入力した建具が屋根、庇、天井、床などに掛かっていないかをチェックして、その判定結果を一覧表示します。

建具の高さをチェックする

  1. 「属性」メニューから「建具高さチェック」を選びます。

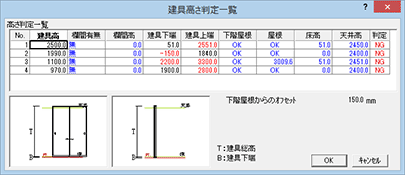

  2. 屋根、庇、天井、床のどこかに引っ掛かっている建具があるときは、「建具高さ判定一覧」ダイアログが表示されます。
    一覧のセルをクリックすると、対象の建具が図面上で選択表示されます。
  3. 一覧で建具の高さや、上端、下端の位置を変更するときは、セルをダブルクリックして値を設定します。
    建具が屋根、庇、天井、床のどこにも引っ掛からなくなると、判定が「NG」から「OK」に変わります。
  4. 終了するときは、「OK」をクリックします。

    建具下端
    建具上端    		FL基準から建具の下端、上端までの高さを表示します。この高さは建具枠の内法位置を表示しています。
    建具下端、建具上端が、屋根、床高、天井高にかかっているかで判定しています。
    下階屋根
    屋根    		建具が下階の屋根、または庇に引っ掛かっているとき、その位置の高さを FL基準で表示します。下階の屋根とのチェックは、屋根仕上ラインから「下側屋根のオフセット」の値だけ上がった位置で行われます。
    下階の屋根に引っ掛かっていない場合は、「OK」と表示されます。
    床高
    天井高    		各位置の高さを FL基準で表示します。床高、天井高と建具のチェックは、この高さで行われます。

メモ

  • エラーがない場合は、次の確認画面が表示されます。
  • 「専用初期設定：建具」の「すべての建具を表示する」がONのときは、判定結果に関係なくすべての建具の内容が「高さ判定一覧」に表示されます。OFFのときは、判定結果がNGの建具だけが一覧に表示されます。ただし、建具下端が天井より高い場合は、OKでも判定一覧に表示されます。
