壁種別変更

指定した壁の種別（大壁から両真壁、右真壁へなど）、壁厚、配置基準を一括変更します。

壁の種別を変更する

  1. 「属性」メニューから「壁種別変更」を選びます。
  2. 種別を変更する壁を選択します。
  3. 「壁種別変更」ダイアログの「壁種別」で、変更する壁の種類をクリックします。
  4. 現在の壁属性がもつ配置基準のままとしたい場合は、「配置基準」をOFFにします。
    配置基準も一括して変更する場合はONにして、基準位置（芯、右面、左面）を設定します。
  5. 壁厚を変更する場合は、「壁厚」で壁厚を設定します。
    壁の入力方向によって左右の位置が決まります。
  6. 「OK」をクリックします。

メモ

  • 「壁種別」を「LGS壁（1）」～「LGS壁（5）」に変更するときは、「表現」で平面表現のタイプを設定します。
  • 「壁種別」が「両真壁」「右真壁」「左真壁」のとき、「仕上厚＋下地厚（左）」または「仕上厚＋下地厚（右）」を設定します。入力方向に対して左側または右側の真壁の仕上厚＋下地厚を設定します。

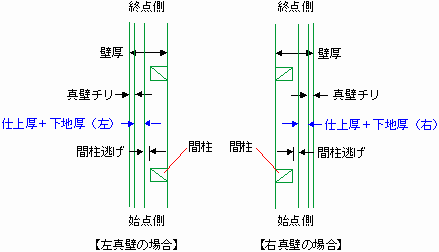

  • 平面詳細図における左真壁と右真壁の「仕上厚＋下地厚」は、下図のようになっています。
    間柱には、平面詳細図の「専用初期設定：間柱・断熱材－間柱」にある設定が連動します。
    真壁のチリには、「物件初期設定：壁」の「チリ」にある「真壁」の値が連動します。
