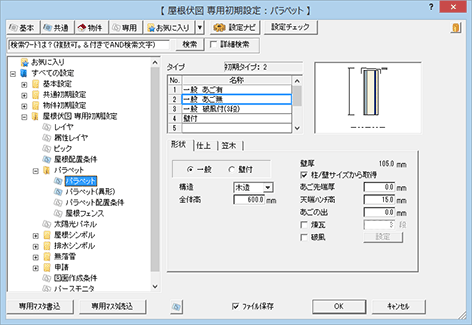

専用初期設定：パラペット－パラペット

登録するタイプをクリックしてから、「形状」「仕上」「笠木」タブを設定します（10タイプまで登録可）。

タイプ名を変更するには

「名称」をダブルクリックして変更します。

「パラペット」の初期値

一覧でタイプを選択して「OK」をクリックすると、選択しているタイプが、「屋根」メニューの「パラペット」にある「パラペット自動配置」「パラペット」の初期値として確定します。

「形状」タブで、パラペットの構造、壁厚、あご先端厚など形状を設定します。

※ 外断熱、下地オフセットは、パラペットの入力時に設定します。

一般／壁付	パラペットの立上部の内側にパラペットを取り付けるには「壁付」をONにします。 立上部も含めてパラペットを取り付けるには「一般」をONにします。
構造	パラペットの構造を「木」「RC」「S」「ALC」より設定します。 構造によって、矩計図の表現が異なります。
全体高	パラペットの高さを設定します。
壁幅	パラペットの壁の幅です。 「柱/壁サイズから取得」がOFFの場合は、壁幅を設定します。 「柱/壁サイズから取得」がONの場合は、柱または壁のサイズにより自動的に設定されます。
柱/壁サイズから取得	「壁幅」を自動的に設定するとき、ONにします。 取得する値は、「形状」タブの「構造」によって異なります。
	構造が「木」	主構造が「木」の場合、「物件初期設定：柱・基礎・束」の「木（管柱）」を取得します。
		主構造が「2×4」の場合、「物件初期設定：壁」の【壁厚】の「204」を取得します。
	構造が「S」	「物件初期設定：壁」の【壁厚】の「鉄骨胴縁縦」を取得します。
	構造が「RC」	「物件初期設定：壁」の【壁厚】の「RC」を取得します。
	構造が「ALC」	「物件初期設定：壁」の【壁厚】の「ALC」を取得します。
あごの先端厚	あごの先端部分の厚さを設定します。
天端ハンチ高	天端のハンチ部分の高さを設定します。
あごの出	パラペットのあごの出を設定します。
煉瓦	パラペットの内側に煉瓦を積むときはONにして、段数を設定します。
破風	パラペットの外側を破風状にデザインするとき、ONにして「設定」で設定します。

パラペット外側の仕上を変更するには、「仕上」タブの「外壁仕上」で変更します。仕上は、「形状」タブの「一般」がONのときに設定できます。

メモ

• 「物件初期設定：外部標準－外部標準」で選択されている外部標準マスタの外壁仕上を使用したい場合は、「外部標準を使用する」をONにします。パラペットの外壁仕上は建物と異なるものにする場合はOFFにして外壁仕上を選択します。
• パラペットの小口部分には外壁仕上が廻りますが、仕上厚を表現するには「小口仕上」をONにします。屋根伏図では小口の仕上厚は確認できませんが、パースモニタ、立面図で確認できます。

パラペット上端に笠木を付けるかどうかは、「笠木」タブで変更します。笠木は、「形状」タブの「破風」がOFFのときに設定できます。

メモ

• 「アルミ」「モルタル」ごとに素材は設定できません。
• 「アルミ」「モルタル」によって矩計図の表現が異なります。
