太陽光パネル一括配置

最大電池容量を超えないように、または方位を指定して屋根に太陽光パネルを自動配置します。

Closed

太陽光パネルを一括配置するA230660_tyi_sec01
  1. 「パネル」メニューから「太陽光パネル一括配置」を選びます。
  2. 「太陽光パネル一括配置」ダイアログで、電池容量を指定して配置するのか、指定した方位に入力するのかを設定します。
  3. 「OK」をクリックします。
Closed

「太陽光パネル一括配置」ダイアログの機能A230660_tyi_sec02

太陽パネル 「変更」をクリックして「太陽光パネル選択」ダイアログでパネルを変更します。
パネルは、「専用初期設定：太陽光パネル」で登録します。
縦横入替 選択したパネルの縦と横を入れ替えます。
例：「1165×990×45」→「990×1165×45」
コーナー 選択したパネルにコーナー部のパネルの品番とサイズを表示します。
選択したパネルタイプにコーナー部のパネルが設定されている場合に表示されます。
電池容量指定 配置するパネルの電池容量を合計し、設定した最大電池容量を超えるとパネルの配置がストップします。このような自動配置とするときはONにして、最大電池容量を設定します。
方位指定 指定した方位の屋根のみパネルを配置するときはONにして、方位をONにします。
馬張り・いも張り 馬張り方式、いも張りのどちらでパネルを配置するかを設定します。
最大段数指定 縦方向に配置するパネルの段数を指定するときはONにして、最大とする段数を設定します。

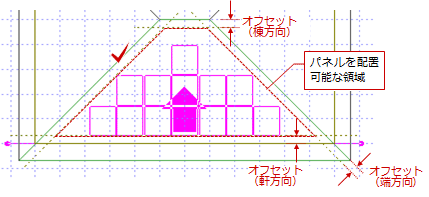

オフセット 屋根の端（棟木、基準線、けらば・隅木）からパネル配置可能な領域までのオフセット距離を設定します。
パネル間隔 各パネル間（左右、上下）の間隔を設定します。
平面不出力 図面を印刷するとき、太陽パネルを出力しないようにするときは、ONにします。平面データは「線種：点線」「ペンNo：不出力」で描画されます。
