太陽光パネル

枚数を指定して太陽光パネルを配置します。また陸屋根にはパネルの勾配を指定して配置することができます。

太陽光パネルを個別に配置する

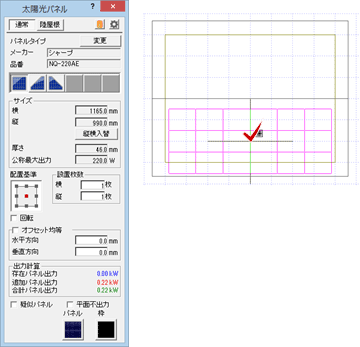

  1. 「パネル」メニューから「太陽光パネル」を選びます。
  2. 「太陽光パネル」ダイアログの「通常」をONにします。
  3. パネルのメーカー、設置枚数などを設定します。
  4. 配置位置をクリックします。

メモ

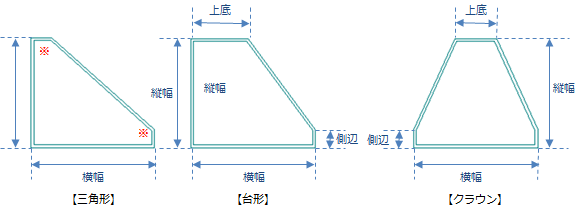

  • 「専用初期設定：太陽光パネル」で登録するコーナー形状によって、設定できる太陽光パネルの形状が異なります。
    パネル枠の幅は、20㎜です（プログラム固定）。
    次図※は、縦横のサイズによりプログラム側で自動的に計算します。
  • パネルを疑似パネル（カバー）として入力する場合は「疑似パネル」をONにします。入力時のパネル素材の初期値は、「専用初期設定：太陽光パネル」で設定します。

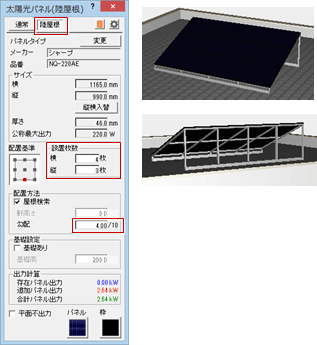

  • 陸屋根に太陽光パネルを入力するには、「太陽光パネル」ダイアログの「陸屋根」をクリックします。設置枚数と勾配を設定して、パネルの配置位置をクリックします。
    なお、太陽光パネルの台の形状は変更できません。
