トップライト

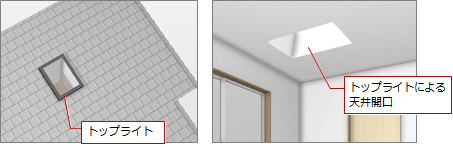

屋根勾配に沿って、トップライトを入力します。

トップライトを入力する

  1. 「シンボル」メニューから「トップライト」を選びます。

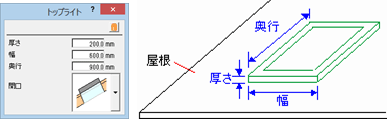

  2. 「トップライト」ダイアログで厚さ、幅、奥行きなどを設定します。
  3. 「開口」でトップライトの開口タイプを設定します。
    開口を設定しておくと、天井伏図を自動立上時に開口情報を見て天井を作成します。

    開口タイプ屋根と天井の開口
    開口なし屋根と天井面を開口しません。
    直角屋根面から直角方向に天井面を開口します。
    鉛直屋根から鉛直方向に天井面を開口します。
    水平屋根から水平方向に天井面を開口します。勾配天井に対して有効です。
    下部鉛直／上部直角トップライトの下部は屋根から鉛直方向、上部は屋根面から直角方向に天井面を開口します。
    下部鉛直／上部水平 トップライトの下部は屋根から鉛直方向、上部は水平方向に天井面を開口します。勾配天井に対して有効で、開口領域を大きく取ることができます。
    下部直角／上部水平 トップライトの下部は屋根面から直角方向、上部は屋根から水平方向に天井面を開口します。勾配天井に対して有効で、開口領域を大きく取ることができます。
  4. 基準点（プログラム固定）の位置をクリックします。
    屋根上にマウスカーソルを移動すると、屋根勾配に合わせてトップライトの方向が変更されます。

メモ

  • トップライトの位置や開口タイプは、天井伏図の天井仕上、木造小屋伏図、2×4小屋伏図においても垂木に対して開口処理されます。母屋は開口処理されません。
  • トップライトは、上記以外に次のデータにも影響します。
    ・ 立面図の建具性能表
    ・ 法規LVSの有効開口面積
    ・ 外皮性能計算・温熱環境計算条件の熱的境界（建具）
    ・ 外皮性能計算の熱的境界（屋根）
