棟作成／棟移動／棟伸縮／棟瓦伸縮

1枚の屋根から折位置を指定して、屋根を分割することで棟や腰折を作成します。折り返し屋根の作成などに使用します。

1. 「編集」メニューから「棟編集」の「棟作成」を選びます。
   「屋根編集」をクリックして「屋根編集」ダイアログから同コマンドを選んでも同様です。
2. 屋根をクリックします。
3. 屋根の折位置をクリックします。
   CAD画面に「左」「右」が表示され、モニタでの左側の屋根・右側の屋根を表しています。

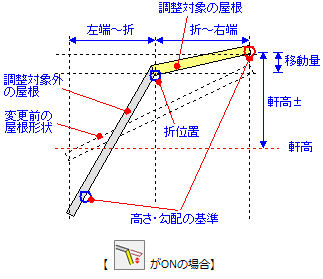

4. 「棟作成」ダイアログのをクリックして、高さ調整を行う屋根を指定します。

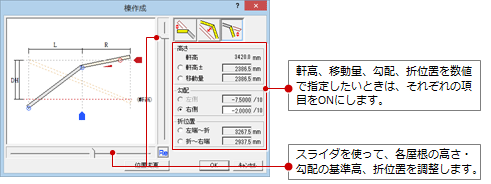

5. 右側と左側の屋根の勾配、軒高、折位置を設定します。



   左側の屋根を変更します。 折位置を変更します。 右側の屋根を変更します。

6. 設定を終えたら、「OK」をクリックします。
   屋根が折位置で分割され、各屋根に自動的に屋根線属性が再設定されます。

メモ

• 「棟作成」ダイアログで条件を設定しているときに、CAD画面で折位置、左屋根と右屋根の勾配基準位置を変更したいときは、「位置変更」をクリックします。

• 母屋下がりとなった場合に、天井仕上の位置に注意してください。必要に応じて内部天井の再作成が必要です。

棟をマウスで任意の位置に移動します。また、移動距離を指定して移動することもできます。への字屋根の作成などに使用します。

1. 「編集」メニューから「棟編集」の「棟移動」を選びます。
   「屋根編集」をクリックして「屋根編集」ダイアログから同コマンドを選んでも同様です。
2. 棟の位置をクリックします。
3. 「棟移動」ダイアログの「移動基準」を設定します。
4. マウスで棟の位置を指定する場合は、「移動距離を指定」をOFFにします。

5. 棟の移動先をクリックします。


メモ

• 棟の高さを指定するには、「勾配基準線の高さを固定」または「軒先の高さを固定」をONにして、「固定する勾配」の「左屋根」「右屋根」をOFFにします。

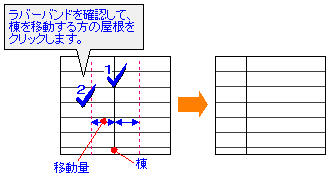

• 棟の位置を移動量で指定するには、「移動距離を指定」をONにします。棟を中心に、設定した移動距離の位置で左右に固定されるので、棟を移動する方の屋根をクリックします。

• 「棟移動」ダイアログの「移動基準」について
  「勾配基準線の高さを固定」「軒先の高さを固定」がONのときに、一方の屋根の勾配を固定する場合は、「固定する勾配」の「左屋根」「右屋根」で屋根を設定します。勾配を固定しないときは、両方をOFFにします。

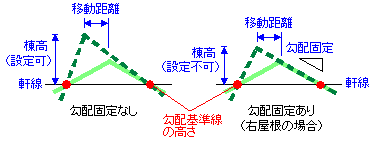

  勾配基準線の高さを固定	勾配基準線の位置の高さ（軒高±）を変更しないで、棟を移動します。

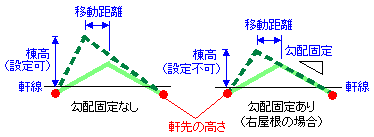

  軒先の高さを固定	軒先の高さを変更しないで、棟を移動します。

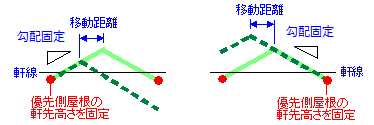

  勾配を固定	左右の屋根の勾配を変更しないで、棟を移動します。このとき、優先側屋根の軒先の高さが基準になります。 「優先する棟高」の「左屋根」「右屋根」で棟高を優先する屋根を指定します。

切妻屋根の棟を伸縮してドイツ屋根を作成するには、「編集」メニューの「棟編集」にある「棟伸縮」を使用します。
なお、「屋根編集」をクリックして「屋根編集」ダイアログから同コマンドを選んでも同様です。

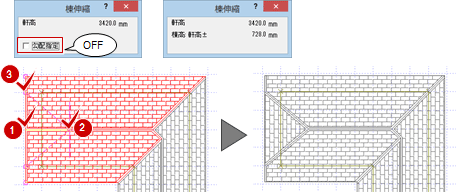

マウスでけらばの長さを指定して、棟を伸縮します。

メモ

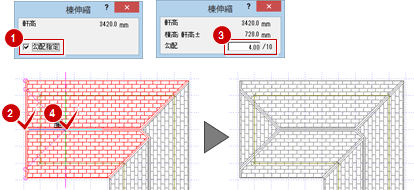

• 屋根の勾配を指定して棟を伸縮するには、「勾配指定」をONにして屋根をクリックします。ダイアログの「勾配」に値を設定して、棟の位置をクリックします。


棟瓦・のし瓦を伸縮するには、「編集」メニューの「棟編集」にある「棟瓦伸縮」を使用します。

なお、「屋根編集」をクリックして「屋根編集」ダイアログから同コマンドを選んでも同様です。

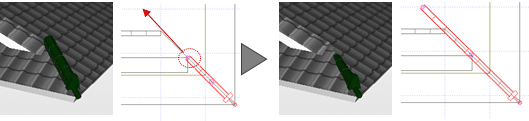

シンボルの伸縮する方の先端をクリックして、先端の移動先を指定します。

メモ

• 棟瓦・のし瓦の伸縮において、トラッカーを使うと屋根勾配に沿って伸縮できません。「棟瓦伸縮」を使用してください。
