特殊屋根編集

モニタで屋根形状と斜線を確認しながら、屋根を編集します。

Closed

屋根を編集するA231030_hto_sec01
  1. 「編集」メニューから「特殊屋根編集」を選びます。
    「屋根編集」をクリックして「屋根編集」ダイアログから同コマンドを選んでも同様です。

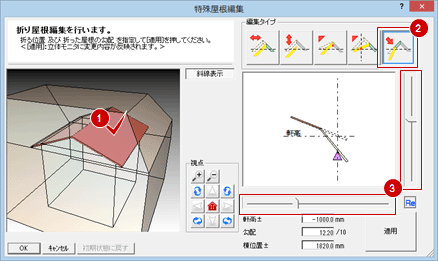

  2. 「特殊屋根編集」ダイアログの立体モニタで、編集する屋根をクリックします。
  3. をクリックして、編集タイプを指定します。
  4. 編集モニタ（右）で屋根を確認しながら、スライダ（縦・横）を使って屋根の位置を変更します。
  5. 「適用」をクリックして、立体モニタに反映します。
    この段階では、まだ図面に反映されていません。
  6. 手順2～5を繰り返して、屋根を編集します。
  7. 「OK」をクリックします。
    編集内容が図面に反映されます。

メモ

  • 配置図（1面）の敷地の斜線を立体表示するときは、「斜線表示」をONの状態にします。対象の敷地は、配置図1面のみです。
  • 母屋下がりとなった場合に、天井仕上の位置に注意してください。必要に応じて内部天井の再作成が必要です。
Closed

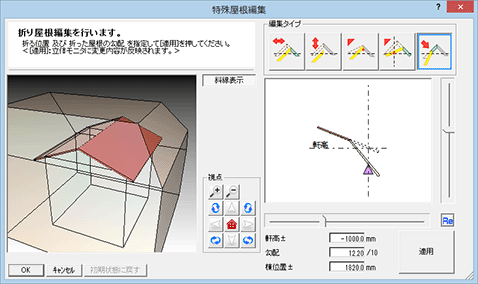

「特殊屋根編集」ダイアログの機能A231030_hto_sec02

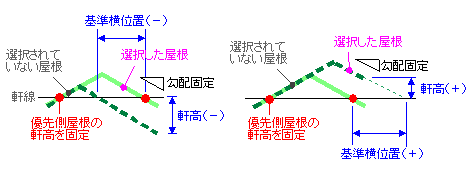

母屋下げ（棟移動）		 左右の屋根の勾配を固定して、棟を移動します。
選択されていない屋根（次図：優先側屋根）の軒高を固定とし、選択した屋根の軒高の増減を変更します。

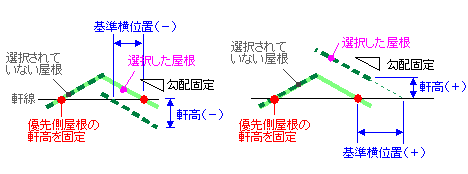

母屋下げ（段違い）		 左右の屋根の勾配を固定して、段違いの屋根を作成します。選択されていない屋根（次図：優先側屋根）の軒高を固定とし、選択した屋根の軒高の増減を変更します。
段違い屋根を作成すると、低い方の屋根線属性は「妻壁取り合い」に変更されますが、妻壁は自動的に作成されません。また、妻壁の上端が屋根で止まるように、高い方の屋根のけらばの出が必要です。

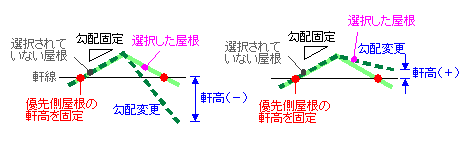

勾配変更（棟固定）		 選択されていない屋根（次図：優先側屋根）の勾配と軒高、さらに棟の位置を固定し、選択した屋根の勾配を変更します。

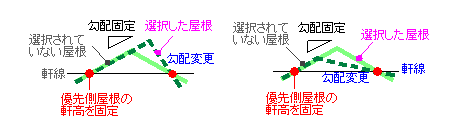

勾配変更（軒高固定）		 左右の屋根の軒高の位置を固定し、選択した屋根の勾配を変更して棟を移動します。

折り屋根		 選択した屋根で折る位置を指定し、折る屋根の勾配を変更して折り屋根を作成します。
このとき、選択した屋根は折る位置で分割されます。
初期状態 最初から編集をやり直したいときは、初期状態（現在の図面の状態）に戻します。
Re 「軒高±」「勾配」「基準横位置±」「棟位置」を初期状態に戻します。ボタンをクリックすると、変更前の状態に戻ります。ただし、「適用」で立体モニタに反映した場合は戻りません。
