交線補助線／等高補助線／専用補助点線／屋根－高さ計測／高さ－勾配計測

指定した位置の屋根の高さ、勾配、2つの屋根が交わる位置を求める、また樋関連に補助点・補助線を入力するには、「編集」メニューの「補助線・計測」にある「交線補助線」「等高補助線」「専用補助点線」「屋根－高さ計測」「高さ－勾配計測」を使用します。

なお、「屋根編集」をクリックして「屋根編集」ダイアログから同コマンドを選んでも同様です。

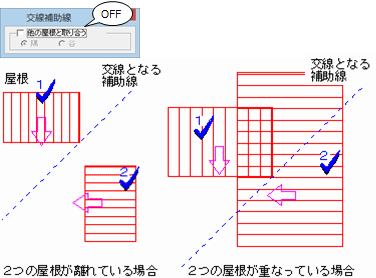

交線補助線	指定した２つの屋根が交わる位置に補助線を作成します。勾配が異なる２つ屋根の取り合いの位置を求めるのに利用します。
交線補助線	補助線の作成と同時に、屋根の取り合いを行うときは、「他の屋根と取り合う」をONにします。
等高補助線	指定した屋根の任意の高さに補助線を入力します。
専用補助点線	樋関連（軒樋、集水器、竪樋）、軒線の各頂点に補助点や補助線を入力するときは、「作成」をクリックします。
専用補助点線	「専用補助点線」で入力された補助点、補助線を削除するときは「削除」をクリックします。「屋根」の「削除」は、「屋根自動配置」で「補助線」をONにして作成された補助線を削除します。

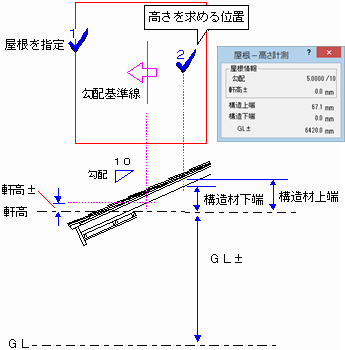

屋根－高さ計測	屋根の勾配と軒高より、指定した位置の高さを求めます。
屋根－高さ計測	指定した位置に補助点と高さ表示（構造材の下端高）を入力するには、高さを知りたい位置をクリックした後にポップアップメニューの「OK」をクリックします。
高さ－勾配計測	基準線と測点の位置と高さより勾配を求めます。入力する屋根の軒の位置ともう１点の高さが分かっていて、勾配だけがわからないときなどに利用します。
