内部天井仕上／内部天井仕上（3点）／内部鉛直天井仕上／内部天井仕上張り替え

1. 「天井」メニューから「内部」の「内部天井仕上」を選びます。
2. 「内部天井仕上マスタ選択」ダイアログで天井仕上を選択して、「選択」をクリックします。

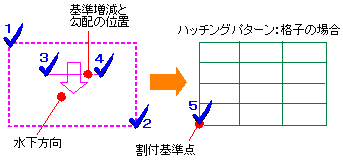

3. 「内部天井仕上」ダイアログで基準増減と勾配を設定します。

4. 天井仕上の領域をクリックします（入力方法：矩形）。
5. 「勾配」で勾配が設定されている場合は、増減と勾配の基準位置の始点と終点をクリックします。
   勾配が「0.0」の場合は、この手順はありません（次図：3，4）。
6. 「目地基準を指定する」がONの場合は、目地の割付基準点をクリックします。
   OFFの場合は、この手順はありません（次図：5）。


メモ

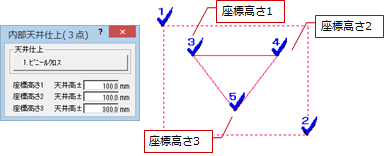

• 3点の高さを指定して天井を入力するには、「天井」メニューの「内部」にある「内部天井仕上（3点）」を使用します。「内部天井仕上（3点）」ダイアログで、天井高基準で天井の3点の高さを設定して、次のように入力します。

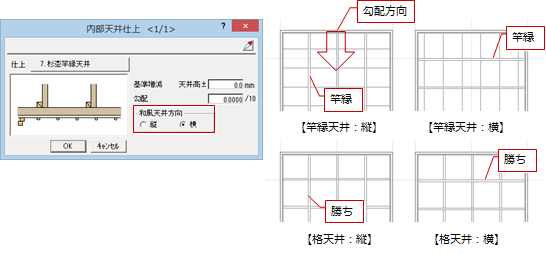

• 和風天井の場合、「属性変更」で竿縁の方向を変更できます。
  内部天井仕上マスタの「和風天井」がONで登録されている天井仕上を選択している場合に設定できます。


例えば、「変形」メニューの「分割」で天井を分割後、「属性変更」で一方の天井高を変更した場合など、段差部分に隙間が生じます。鉛直天井仕上は、この隙間を埋めるときに入力します。2枚の天井仕上の高さを取得して入力されます。

1. 「天井」メニューから「内部」の「内部鉛直天井仕上」を選びます。
2. 「内部天井仕上マスタ選択」ダイアログで天井仕上を選択して、「選択」をクリックします。
3. 「内部鉛直天井仕上」ダイアログで天井仕上、仕上厚を確認します。

4. 天井仕上の始点と終点をクリックします（入力方法：線分）。


メモ

• 鉛直天井の上端・下端を天井高からの高さで設定したいときは、「属性変更」で「上端高」「下端高」をONにして高さを設定します。

• 「変形」メニューの「段差」で段差天井に変形したときは、自動的に段差部分に鉛直天井が入力されます。

1. 「天井」メニューから「内部」の「内部天井仕上張り替え」を選びます。
2. 「内部天井仕上張り替え」ダイアログで変更する天井仕上、素材を設定します。

3. 変更する部屋をクリックします。

メモ

• カマチ、開口、たれ・中・腰壁で隣の部屋とつながっている場合、まとめて仕上が変更されます。
• 「自動立上」の「内部天井仕上」がONだと、平面図の部屋属性で設定されている天井仕上で再作成されます。
