天井点検口

内部天井仕上、ポーチ天井に天井点検口を入力します。

天井点検口を入力する

「シンボル」メニューから「天井点検口」を選びます。

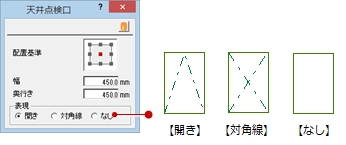

「天井点検口」ダイアログでサイズ、表現などを設定します。
天井点検口の配置位置をクリックします（入力方法：1点）。

メモ

シンボルを回転するには、マウスの中ボタン、またはキーボードの無変換キーを押します。
基準点と方向を指定して入力するには、Shiftキーを押しながら配置位置をクリックし、次に方向をクリックします。入力方法を「1点方向」に変更しても同様に入力できます。
勾配のある天井仕上に入力する場合、仕上の勾配で水平投射となるように幅と奥行きが調整されて描画されます。なお、属性変更ダイアログの「幅」「奥行き」の設定値はそのままです。
