天井見切縁

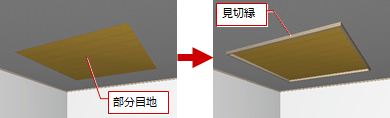

天井仕上と天井部分目地などに見切縁を入力します。

天井見切縁を入力する

「シンボル」メニューから「天井見切縁」を選びます。

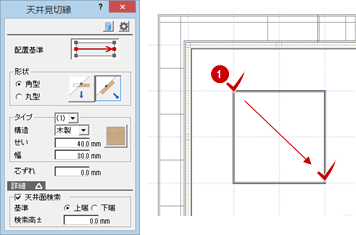

「天井見切縁」ダイアログで形状、勾配天井に沿わせるかどうかなどを設定します。
見切縁の範囲をクリックします（入力方法：矩形）。

メモ

天井面の高さを自動検索して配置するときは、ONにします。特に勾配のある天井に配置する場合に有効です。「上端」「下端」で入力基準をシンボルの上端にするか、下端にするかを設定します。

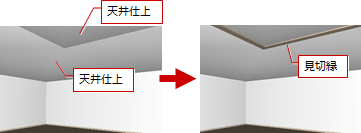

次のような天井仕上と天井仕上の境界も、廻縁ではなく天井見切縁を使用してください。
特殊な断面形状の見切縁を入力するには、「汎用」メニューの「自由押出形状」を使用します。
