廻縁個別指定

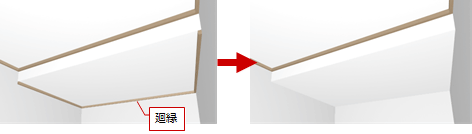

天井仕上の廻縁の有無を変更します。

廻縁の有無を変更する

  1. 「編集」メニューから「廻縁個別指定」を選びます。
  2. 天井仕上をクリックします。
  3. 「廻縁個別設定」ダイアログで、廻縁の有無を変更するNoをクリックします。
    複数選択したいときはCtrlキーを押しながらクリックします。
    選択したNoは、CAD画面に矢印が表示されます。
  4. 廻縁を付けるときは「○」、付けないときは「×」をクリックします。
  5. 「OK」をクリックします。

メモ

  • 天井仕上の廻縁の有無（初期値）は、内部天井仕上マスタで設定します。マスタにて「廻縁」がONのとき、廻縁が付いた天井仕上が作成されます。
  • 廻縁の形状は変更できません。廻縁の形状は、内部天井仕上マスタで設定されている形状で表現されます。
