棟作成／棟移動／棟伸縮

1枚の天井仕上から折位置を指定して、天井を分割することで棟や腰折を作成します。

1. 「編集」メニューから「棟編集」の「棟作成」を選びます。
2. 天井仕上をクリックします。
3. 天井の折位置をクリックします。
   CAD画面に「左」「右」が表示され、モニタでの左側の天井・右側の天井を表しています。

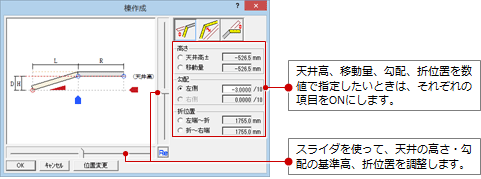

4. 「棟作成」ダイアログのをクリックして、高さ調整を行う天井を指定します。

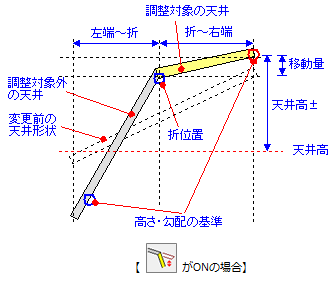

5. 右側と左側の天井の勾配、軒高、折位置を設定します。



   左側の天井を変更します。 折位置を変更します。 右側の天井を変更します。

6. 設定を終えたら、「OK」をクリックします。

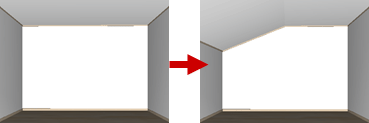

   天井仕上が折位置で分割されます。

メモ

• 「棟作成」ダイアログで条件を設定しているときに、CAD画面で折位置、左天井と右天井の勾配基準位置を変更したいときは、「位置変更」をクリックします。


棟をマウスで任意の位置に移動します。また、移動距離を指定して移動することもできます。

1. 「編集」メニューから「棟編集」の「棟移動」を選びます。
2. 棟の位置をクリックします。
3. 「棟移動」ダイアログの「移動基準」を設定します。
4. マウスで棟の位置を指定する場合は、「移動距離を指定」をOFFにします。

5. 棟の移動先をクリックします。


メモ

• 棟の高さを指定するには、「勾配基準線の高さを固定」または「軒先の高さを固定」をONにして、「固定する勾配」の「左屋根」「右屋根」をOFFにします。
• 棟の位置を移動量で指定するには、「移動距離を指定」をONにします。棟を中心に、設定した移動距離の位置で左右に固定されるので、棟を移動する方の天井をクリックします。

• 「棟移動」ダイアログの「移動基準」について
  「勾配基準線の高さを固定」「軒先の高さを固定」がONのときに、一方の天井の勾配を固定する場合は、「固定する勾配」の「左屋根」「右屋根」で天井を設定します。勾配を固定しないときは、両方をOFFにします。

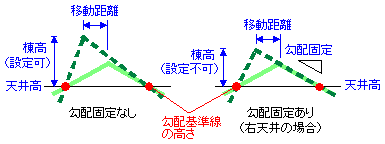

  勾配基準線の高さを固定	勾配基準線の位置の高さ（天井高±）を変更しないで、棟を移動します。

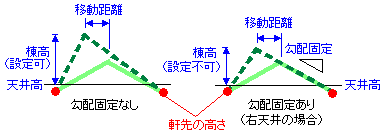

  軒先の高さを固定	軒先の高さを変更しないで、棟を移動します。

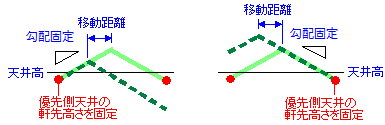

  勾配を固定	左右の天井の勾配を変更しないで、棟を移動します。このとき、優先側天井の軒先の高さが基準になります。 「優先する棟高」の「左屋根」「右屋根」で天井高を優先する天井を指定します。

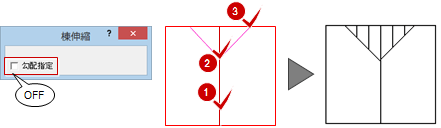

船底天井（水平部なし）の棟を伸縮して寄棟天井に変形するには、「編集」メニューの「棟編集」にある「棟伸縮」を使用します。マウスでけらばの長さを指定して、棟を伸縮します。

メモ

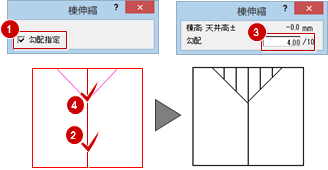

• 屋根の勾配を指定して棟を伸縮するには、「勾配指定」をONにして屋根をクリックします。ダイアログの「勾配」に値を設定して、棟の位置をクリックします。
