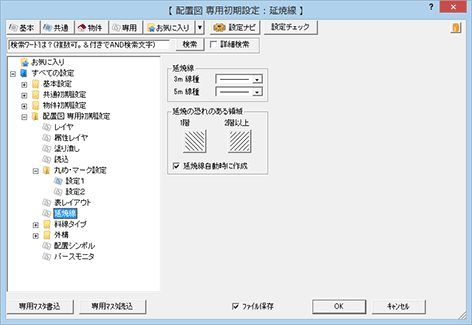

専用初期設定：延焼線
「建物」メニューの「延焼線」にある「延焼線自動配置」「延焼線」「延焼領域ハッチング」で作成する3m延焼線、5m延焼線の線種、延焼の恐れのある領域のハッチングを設定します。
延焼線の線種を設定するA260175_ens_sec01
「延焼線」の「3m線種」「5m線種」で、3m、5mの延焼線の線種を設定します。
延焼領域のハッチングを設定するA260175_ens_sec02

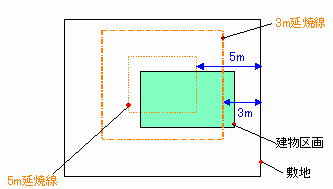

延焼の恐れのある領域とは、1 階は 3m、2 階以上は 5m の領域のことです。
「延焼の恐れのある領域」の「1階」「2階以上」で、1階、2階以上の延焼の恐れのある領域に描画するハッチングを設定します。
メモ
- 「建物」メニューの「延焼線」にある「延焼線自動配置」で延焼線を自動配置する場合、延焼の恐れのある領域にハッチングを描画するときは、「延焼線自動時に作成」をONにします。
