敷地から三斜自動／三斜区画／三斜分割の訂正／距離の訂正／符号の入れ替え

ここでは、三斜区画の3辺の距離がわかっている場合の入力方法で解説します。

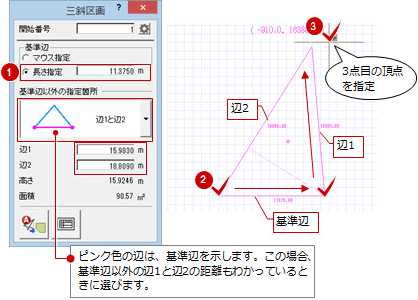

1. 「敷地」メニューから「三斜」の「三斜区画」を選びます。
2. 「三斜区画」ダイアログの「基準辺」にある「長さ指定」をONにして、基準辺の距離を設定します。
3. 「基準辺以外の指定箇所」で、基準辺以外にわかっている情報の入力方法を選びます。
   ここでは「辺1と辺2」を選びます。


   辺1と辺2	3辺の長さ（基準辺の長さと2辺の長さ）がわかっている場合に選択します。
   辺1と高さ（底辺）	基準辺が底辺となるときの長さと1辺の長さ、三斜区画の高さがわかっている場合に選択します。
   辺1と高さ	基準辺が底辺とならないときの長さと辺1の長さ、三斜区画の高さがわかっている場合に選択します。
   辺1と面積	基準辺の長さと1辺の長さ、三斜区画の面積がわかっている場合に選択します。
   マウス指定	三斜区画をマウスで指定する場合に選択します。

4. 「辺1」「辺2」に、三斜区画の残り2辺の距離を設定します。
5. 指定した長さの基準辺の始点と方向をクリックします。
6. 三斜区画の方向をクリックします。
   「開始番号」の番号は自動的にカウントアップします。

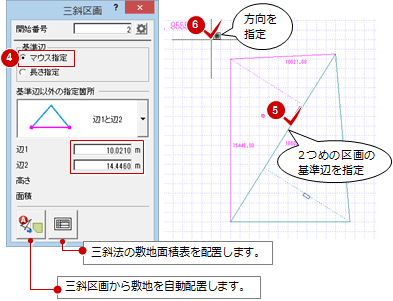

7. 続けて、残りの三斜区画を入力します。
   「基準辺」の「マウス指定」をONにします。
8. 接続する三斜区画の辺をクリックします。
9. 三斜区画の方向をクリックします。


メモ

• 敷地から三斜区画を自動設定するには、「敷地」メニューの「三斜」にある「敷地から三斜自動」を使用します。複数の敷地がある場合は、対象の敷地を指定します。
• 符号、寸法表記、単位などは、次の設定を参照します。


  寸法の有無、符号サイズ	三斜区画の各辺長さの寸法表示の有無や区画番号の符号サイズは、「専用初期設定：丸め・マーク設定－設定2」で設定します。
  距離の単位・丸め	図面に表記する距離の単位、丸めについては、「専用初期設定：丸め・マーク設定－設定1」の「距離」で設定します。
  	「三斜区画」ダイアログで設定する距離の小数桁数は、プログラム固定です。メートル法の各単位における小数桁数は、以下の通りです。 ・㎜：小数1桁 ・㎝：小数2桁 ・m：小数4桁
  単位の有無	図面に表記する距離に単位を付けるかは、「物件初期設定：CAD関連－単位」の「単位表記」で設定します。
  寸法文字のフォント	フォントは、「共通初期設定：フォント」の「文字分類」にある「寸法線」で設定します。
  寸法文字の大きさ	文字の大きさは、「物件初期設定：CAD関連－寸法・引出線」の【寸法線】にある「文字高」で設定します。

作成した三斜区画の分割の訂正、距離の訂正、符号の入れ替えを行うには、「敷地」メニューの「三斜」にある「三斜分割の訂正」「距離の訂正」「符号の入れ替え」を使用します。

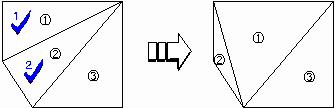

三斜分割の訂正	隣り合う2つの三斜区画の分割状況を変更します。

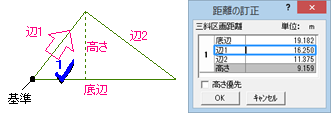

距離の訂正	三斜区画の高さや長さを変更します。 なお、三斜区画だけでは、各辺の距離を訂正できません。三斜区画と敷地が入力されているとき、距離を訂正できます。

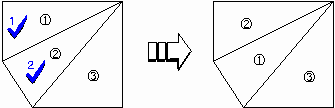

符号の入れ替え	指定した2つの三斜区画の符号を入れ替えます。
