方位マーク

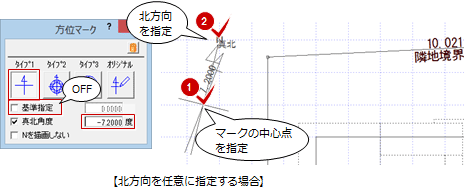

1. 「敷地」メニューから「方位マーク」を選びます。
2. 「方位マーク」ダイアログで方位マークのタイプのボタンをONにします。
3. 「基準指定」をOFFにします。
4. 「真北角度」がONのときは（初期値はON）、磁北に対する真北角度のずれ（偏角）をマイナス値で設定します。
5. 方位マークの基準点、方向をクリックします。


メモ

• 方位マークに表示される「N」「真北」の文字サイズは、プログラム固定です（2.7㎜）。
• 北方位を示す「N」を方位マークに付けないときは、「Nを描画しない」をONにします。

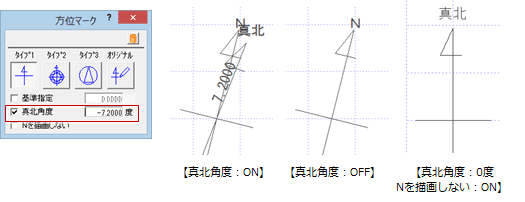

• 磁北と真北を表示するには、「真北角度」をONにして、磁北に対する真北角度のずれ（偏角）をマイナス値で設定します。
  （例）磁気偏角：7.20の場合、「真北角度」に「－7.2」と設定します。図面には「7.2000」と表示されます。

• タイプ3とオリジナルの方位マークでは、真北角度、N・真北の表記を行うことはできません。オリジナルの方位マークは、マスタに登録されている文字列での表現となります。

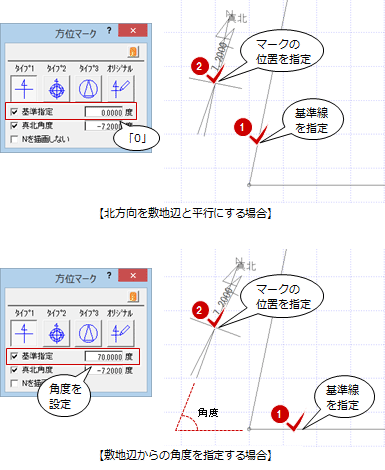

「方位マーク」ダイアログの「基準指定」をONにして、基準線から反時計周りの角度を設定します。方角の基準線と方位マークの配置位置をクリックします。

汎用コマンドを使用、または汎用データを読み込んで作成した方位マークを、マスタに登録して使用することができます。

「N」表記で登録された方位マークを配置するときに「真北」を表記することはできません。あらかじめ文字列を「真北」に変更してからマスタに登録してください。

方位マークを登録する

1. 登録したい方位マークを準備しておきます。
2. 「敷地」メニューから「方位マーク」を選びます。
3. 「方位マーク」ダイアログの「オリジナル」をクリックして、「リスト登録」を選びます。

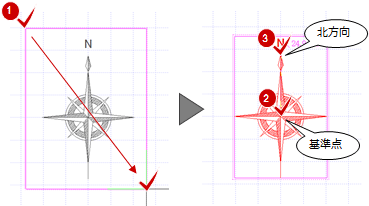

4. 登録する方位マークを選択します。
5. 順に配置基準点と北方向を指定します。

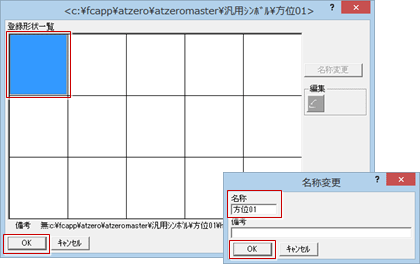

6. ダイアログの「登録形状一覧」で未登録欄を選んで、「OK」をクリックします。
7. 方位マークの名称を設定して、「OK」をクリックします。


オリジナルの方位マークを配置する

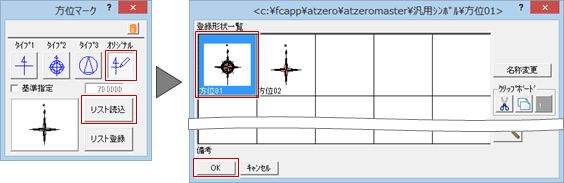

1. 「方位マーク」ダイアログの「オリジナル」をクリックして、「リスト読込」を選びます。
2. ダイアログの「登録形状一覧」で方位マークを選んで、「OK」をクリックします。

3. 配置基準点と北方向を指定します。


メモ

• オリジナルの方位マークでは、真北角度を表現することはできません。
• オリジナルの方位マークは、「○:\fcapp\atzero\atzeromaster\汎用シンボル」に保存されます。この保存先フォルダは、「物件初期設定：マスタ環境－共通マスタフォルダ」の「部品／設備他」タブにある「汎用シンボル」で変更できます。

1図面に1つのみ

他図面から方位マークの方角を参照するため、1図面に複数の方位マークを入力できません。すでに入力されている方位マークは、方位マークの入力時に削除されます。

敷地の境界線設定

「専用初期設定：斜線タイプ－斜線」の「敷地境界線属性を自動設定する」がONの場合、方位マークの入力時に自動で敷地の北側斜線が設定されます。

東西南北の立面図について

東西南北の立面図を作成するとき、配置図 1 面に入力されている方位マークの方角を参照します。

配置図 1 面に方位マークが入力されていない場合は、平面図の方位マークを参照します。

平面図にも方位マークが入力されていない場合は、配置図 1 面の真上を北として方角を設定します。
