法面／高さ表記

1. 「敷地」メニューから「表記」の「法面」を選びます。
2. 法面マークの始点と終点をクリックします。

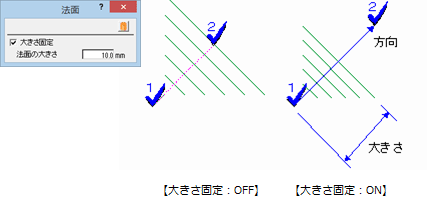

   「大きさ固定」がOFFの場合は、始点と終点の位置でサイズと方向が決まります。


次のシンボルの高さを取得して、図面に表記します。

敷地（傾斜敷地・敷地高低差）、道路、塀、擁壁、アプローチ、スロープ、ウッドデッキ、ウッドフェンス、フェンス、飛び石、階段、手摺、汎用シンボル

1. 「敷地」メニューから「表記」の「高さ表記」を選びます。
2. 「高さ表記」ダイアログで表記する高さの基準「GL」「BM」のどちらかをONにします。
   GL：GL基準
   BM：ベンチマーク基準

3. 高さ表記の配置位置をクリックします。


メモ

• 手順3にて、複数の高さ候補がある場合は、候補のメニューが表示されます。表記する高さを選び、高さ表記の配置位置をクリックします。

• 高さの表記に引き出し線を引く場合は、ダイアログの「引き出し線」をONにします。
• BM（ベンチマーク）の高さ、記号は、「専用初期設定：丸め・マーク設定－設定2」の「高さ表記」で設定します。
