建物区画位置寸法作成

敷地の各部分から建物区画までの距離の寸法線を自動作成します。

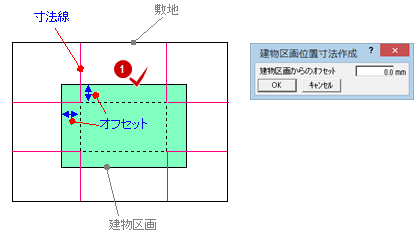

建物区画の寸法を作成する

  1. 「建物」メニューから「建物区画位置寸法作成」を選びます。
  2. 建物区画を選択します。
  3. 「建物区画位置寸法作成」ダイアログの「建物区画からのオフセット」に、建物区画から寸法線までのオフセットを設定します（入力範囲：0～500、－値は設定不可）。
  4. 「OK」をクリックします。

メモ

  • 建物区画を「部屋からのオフセット」「躯体からのオフセット」で仕上面の位置に作成しているような場合に、部屋線または躯体面からの寸法としたいとき「建物区画からのオフセット」を使用します。
