アプローチ／アプローチ縁指定

水平・傾斜アプローチ、連続線で指定したアプローチを入力します。

Closed

水平なアプローチを入力するA260520_gap_sec01
  1. 「外構」メニューから「アプローチ」の「アプローチ」を選びます。
  2. 「アプローチ」ダイアログの「多角形」をクリックしてONにします。
  3. 基準点の高さ、厚さなどを設定します。
  4. アプローチの範囲を順にクリックします。
    最後は、Enterキーを押す、またはポップアップメニューの 「OK」をクリックします。

メモ

  • アプローチの厚さ、縁幅、縁ちりは、「専用初期設定：配置シンボル」で設定します。

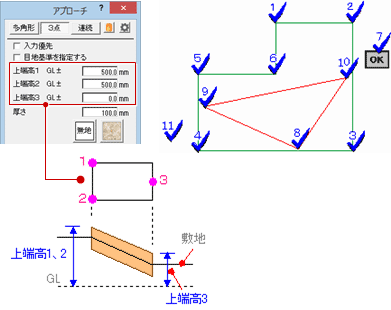

  • 傾斜アプローチを入力するには、「アプローチ」ダイアログの「3点」をONにして「上端高1」～「上端高3」で各点の高さを設定します。
  • 傾斜アプローチの各点の高さは、「属性変更」で変更します。高さおよび各点の位置を変更したいときは、「編集」メニューの「高さ変更（3点）」を使用します。
  • アプローチ幅を指定して、水平なアプローチを連続線で入力するには、「アプローチ」ダイアログの「連続」をONにして、始点をクリックし、各コーナーを順にクリックします。最後にEnterキーを押す、またはポップアップメニューの 「OK」をクリックします。
Closed

「アプローチ」ダイアログの機能A260520_gap_sec02

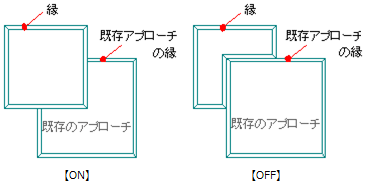

入力優先 入力するアプローチの領域を優先するときはONにします。既存のアプローチの領域を優先するときはOFFにします。
ONの場合、入力優先で入力されたアプローチ側の縁が表現され、切断された既存のアプローチの縁は表現されません。
OFFの場合、ともに縁は表現されます。
目地基準を設定する 目地の基準位置をマウスで指定するときはONにします。ONのとき、アプローチの範囲指定後に、目地基準位置をクリックします。
OFFのときは、入力点の1点目が目地基準となります。
敷地高検索 入力時に、敷地、敷地高低差を検索して、アプローチの上端を敷地に合わせる場合はONにします。
ONの場合、傾斜敷地など傾斜に沿ったアプローチを配置できます。このとき、自動的に敷地、傾斜ごとにアプローチが分割されます。
OFFの場合、入力時に上端高（GLから上端まで）を設定します。
上端高 「敷地高検索」がOFFのとき、GLからのアプローチの上端高を設定します。
厚さ アプローチの厚さを設定します。
縁 入力時にアプローチに縁を設定するときは、ONにします。
幅・チリ アプローチの縁の幅、ちりを設定します。
始点終点縁なし 「連続」がONのときに設定できます。
始点側と終点側だけ、縁を付けないときはONにします。ONであっても、次図のように既存アプローチで切断された場合は、切断位置に縁が付きます。
Closed

アプローチ縁を変更するにはA260520_gap_sec03

アプローチの縁を付ける辺、幅などを変更します。

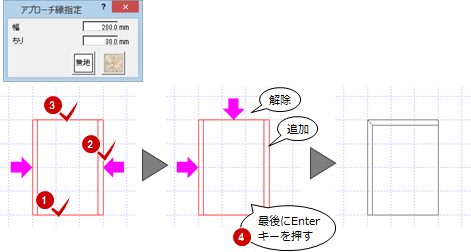

  1. 「外構」メニューから「アプローチ」の「アプローチ縁指定」を選びます。
  2. アプローチをクリックします。
  3. 「アプローチ縁指定」ダイアログで、アプローチの縁、ちりなどを設定します。
  4. 縁の有無を設定します。
    縁が設定されているアプローチの辺には、矢印が表示されています。矢印の辺をクリックすると矢印が消え、その辺に縁が設定されません。
    アプローチの辺に縁が設定されていない場合は、その辺をクリックします。辺に矢印が表示され、縁が設定されます。
  5. 最後にEnterキーを押す、またはポップアップメニューの 「OK」をクリックします。
