敷地定面積分割

1. 「編集」メニューから「敷地定面積分割」を選びます。
2. 分割する敷地を選択します。
3. 「定面積分割タイプ選択」ダイアログの「分割タイプ」で「等分割」をONにします。
4. ここでは、「基準タイプ」で「平行」をONにします。
   「平行」「垂直」を選択した場合は、「敷地辺指定」を設定できます。
5. 「OK」をクリックします。

6. 「敷地辺指定」がONのときは、分割の基準となる敷地の辺を指定します。
   「敷地辺指定」がOFFのときは、マウスで基準点と方向を指定します。

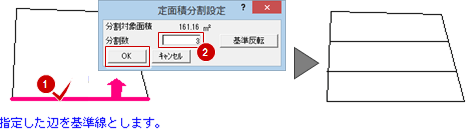

7. 「定面積分割設定」ダイアログの「分割数」に等分割する数を設定します。
8. 基準線を反対側に移動したいときは、「基準反転」をクリックします。
9. 「OK」をクリックします。
   基準線に平行に指定した数で等分割されます。


ここでは指定した面積で分割する操作を解説します。

1. 分割する敷地を選択します。
2. 「定面積分割タイプ選択」ダイアログの「分割タイプ」で「面積指定」をONにします。
3. ここでは、「基準タイプ」で「平行」をONにします。
   「平行」「垂直」を選択した場合は、「敷地辺指定」を設定できます。
4. 「OK」をクリックします。
5. 「敷地辺指定」がONの場合は、分割の基準となる敷地の辺を指定します。
   「敷地辺指定」がOFFの場合は、マウスで基準点と方向を指定します。
6. 「定面積分割設定」ダイアログの「分割面積」に面積を設定します。
7. 「分割」をクリックします。

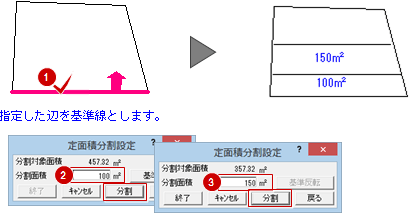

   基準線から設定した面積の位置に分割線が表示されます。この時点ではまだ分割はされていません。
8. その分割線の位置からさらに面積を分割する場合は、「分割面積」に面積を設定して「分割」をクリックします。

9. 設定を終えたら、「終了」をクリックします。
   指定した面積で分割されます。
   なお、分割の設定をやり直す場合は、「戻る」をクリックすると1つ前の分割設定に戻ります。


メモ

• 指定した距離で分割するには、「定面積分割タイプ選択」ダイアログの「分割タイプ」で「距離指定」をONにします。「定面積分割設定」ダイアログの「分割距離」に基準線からの分割位置の距離を設定して、「分割」をクリックします。設定を終えたら、「終了」をクリックします。

等分割 敷地を指定した数で等分割します。 面積指定 敷地を指定した面積で分割します。 距離指定 敷地を指定した距離で分割します。

等分割

平行	敷地を指定した基準線に平行に、指定した数で等分割します。

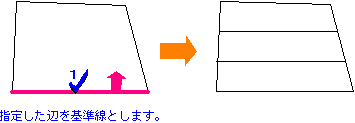

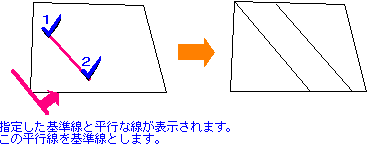

	【敷地辺指定：ON】 【敷地辺指定：OFF】

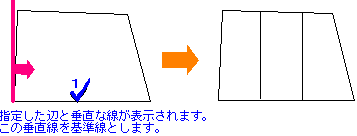

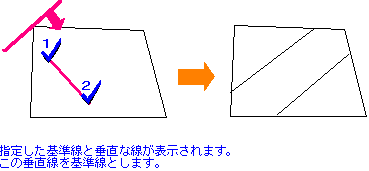

垂直	敷地を指定した基準線に垂直に、指定した数で等分割します。
	【敷地辺指定：ON】 【敷地辺指定：OFF】
角度	敷地を設定した角度と平行に、指定した数で等分割します。

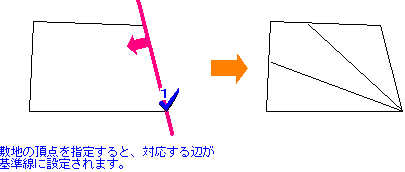

左回り	敷地を指定した基準線に対して左廻りに、指定した数で等分割します。 ただし、この場合は敷地の辺を指定するのではなく、敷地の頂点を指定します。頂点を指定すると対応する辺が基準線に設定され、頂点を軸に基準線から左回りに等分割します。

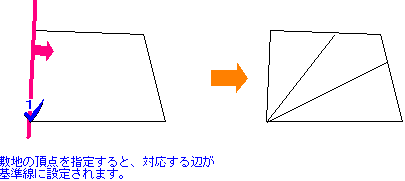

右回り	敷地を指定した基準線に対して右廻りに、指定した数で等分割します。 ただし、この場合は敷地の辺を指定するのではなく、敷地の頂点を指定します。頂点を指定すると対応する辺が基準線に設定され、頂点を軸に基準線から右回りに等分割します。

面積指定

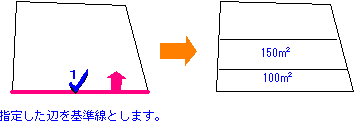

平行	敷地を指定した基準線から平行に、指定した面積で分割します。
	【敷地辺指定：ON】 【敷地辺指定：OFF】
垂直	敷地を指定した基準線に垂直な線から平行に、指定した面積で分割します。

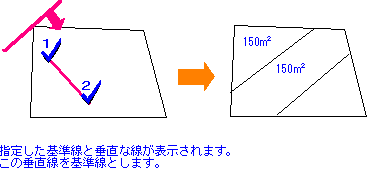

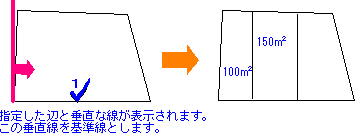

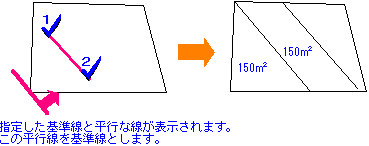

	【敷地辺指定：ON】 【敷地辺指定：OFF】

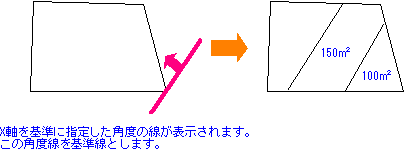

角度	敷地を設定した角度と平行に、指定した面積で分割します。

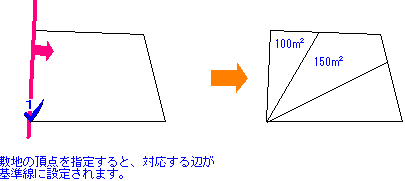

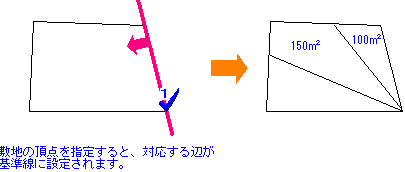

左回り	敷地を指定した基準線に対して左廻りに、指定した面積で分割します。 ただし、この場合は敷地の辺を指定するのではなく、敷地の頂点を指定します。頂点を指定すると対応する辺が基準線に設定され、頂点を軸に基準線から左回りに分割します。
右回り	敷地を指定した基準線に対して右廻りに、指定した面積で分割します。 ただし、この場合は敷地の辺を指定するのではなく、敷地の頂点を指定します。頂点を指定すると対応する辺が基準線に設定され、頂点を軸に基準線から右回りに分割します。

距離指定

平行	敷地を指定した基準線に平行に、指定した距離で分割します。

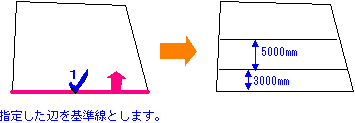

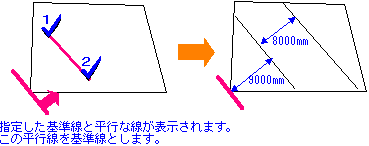

	【敷地辺指定：ON】 【敷地辺指定：OFF】

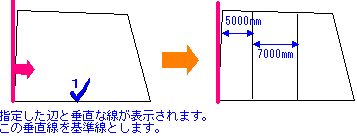

垂直	敷地を指定した基準線に垂直な線から平行に、指定した距離で分割します。

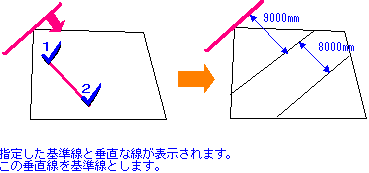

	【敷地辺指定：ON】 【敷地辺指定：OFF】

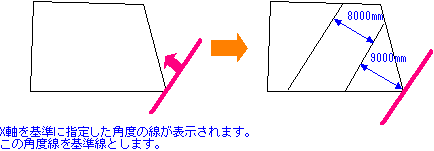

角度	敷地を設定した角度と平行に、指定した距離で分割します。
