高さ変更（3点）

敷地（傾斜敷地）、アプローチの高さと基準点の位置を変更します。

なお、水平な敷地・アプローチを傾斜化させたものは、傾斜の属性になります。

敷地・アプローチの高さを変更する

  1. 「編集」メニューから「高さ変更（3点）」を選びます。
  2. 対象となる敷地、アプローチをクリックします。

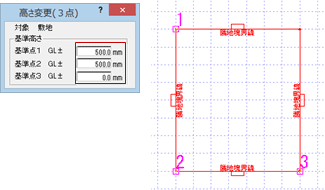

  3. 「高さ変更（3点）」ダイアログの「基準点1」「基準点2」「基準点3」に、GLからの各基準点の上端高を設定します。
  4. 「基準点1」「基準点2」「基準点3」に設定した高さの位置を順にクリックします。

メモ

  • 手順4で、高さの位置を変えないときは、右クリックして「OK」を選びます。次の点の指定に移ります。
    例えば、2点目の位置だけを変更しないときは、1点目をクリック後、右クリックして「OK」を選び、3天面をクリックします。
