タブレット設定／タブレット基準2点／タブレット基準１点･角度

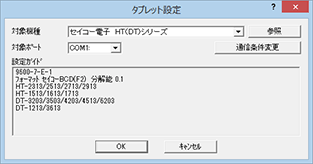

1. 「設定」メニューから「タブレット設定」を選びます。
2. 「タブレット設定」ダイアログの「対象機種」で使用するタブレットを選択します。
   グラフテック、セイコー電子、ワコムUDシリーズで、TABLET DRIVER をインストールしている場合は、「WinTab（グラフテック）」「WinTab（セイコー電子）」「WinTab（ワコムUDシリーズ）」を選択してください（通信条件の設定が不要になります）。
3. 「対象ポート」で使用するポートを選択します。

4. 「通信条件変更」をクリックして、「COM－設定」ダイアログで通信速度などを設定します。
   通信条件は、「対象機種」で選択した機種の条件にあわせて自動的に設定されています。
5. 「COM－設定」ダイアログで「OK」をクリックします。

6. 「設定ガイド」に表示された条件を確認して、「OK」をクリックします。

メモ

• 「タブレット設定」ダイアログの「対象機種」にタブレットが表示されない場合、「参照」でタブレットの設定ファイルがあるフォルダを指定します。

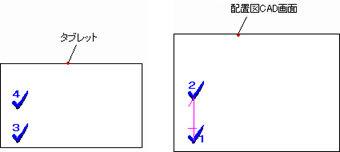

タブレット入力するときの基準となる 2 点の位置を、入力画面上（2点指定）で設定します。

1. 「設定」メニューから「タブレット基準2点」を選びます。
2. 入力画面上で基準点の１点目と2点目の位置をクリックします。
3. タブレットにセットした図面上で、基準点の1点目の位置にカーソルを合わせて入力キーを押します。
4. 基準点の2点目の位置にカーソルを合わせて入力キーを押します。

5. 「タブレット設定」ダイアログに2点の座標と角度、図面縮尺が表示されるので、変更するときは、ボックスに各値を設定します。
6. 「OK」をクリックします。

メモ

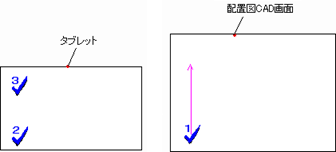

• 1点と角度で設定するには、「設定」メニューの「タブレット基準1点･角度」を使用します。タブレットにセットした図面上で、基準点の位置にカーソルを合わせて入力キーを押し、続けて基準方向の位置にカーソルを合わせて入力キーを押します。
