拡張：部品タブ

使用する部品は、Archi Masterに登録されている必要があります。

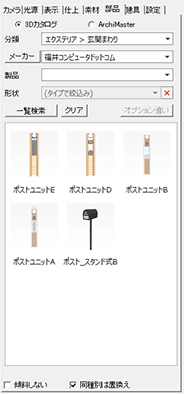

1. 拡張画面の「部品」タブをクリックします。
2. 「分類」「種別」などを選びます。
3. 「その他の検索条件」の左側にある「+」をクリックして、メーカーや色などの条件で絞り込んで表示することができます。
4. 一覧から部品を選びます。

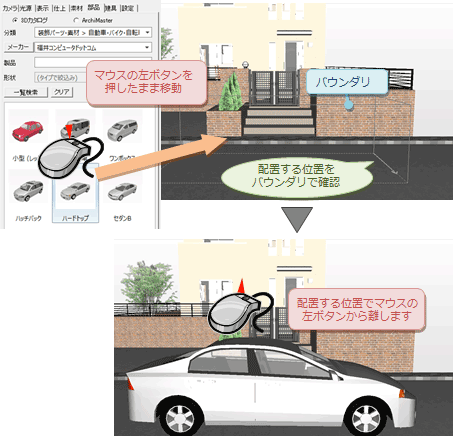

5. モニタ上の配置する面に部品をドラッグします。


メモ

• 平面図など図面上のように㎜単位での配置できません。部品を配置したイメージをすばやく確認したときなどに使用します。なお、パースモニタで配置後、平面図などで配置位置を調整してください。
• 部品が配置された面を検索し、その部品が配置された図面が開かれていない場合、対象図面が開かれます。
  このとき、新しくウィンドウを開くことになるため、「元に戻す」「やり直し」の情報が破棄されてしまいます。
• モニタにドラッグする際にマウスカーソルに、次のようなマークが表示される場合は配置できないことを示しています。
  （例：壁仕上面や建具に、家具をドラッグした場合）

• 傾斜面に対して部品を配置する際、傾斜面に沿って配置する場合は「傾斜しない」をOFF、部品は傾斜させない場合はONにします。


部品をモニタにドラッグしたときにバウンダリが表示されている状態で、以下のキーボードのキーを使うと回転できます。

メモ

• 部品の配置後は、「編集」メニューの「部品移動/回転」で移動、回転することができます。

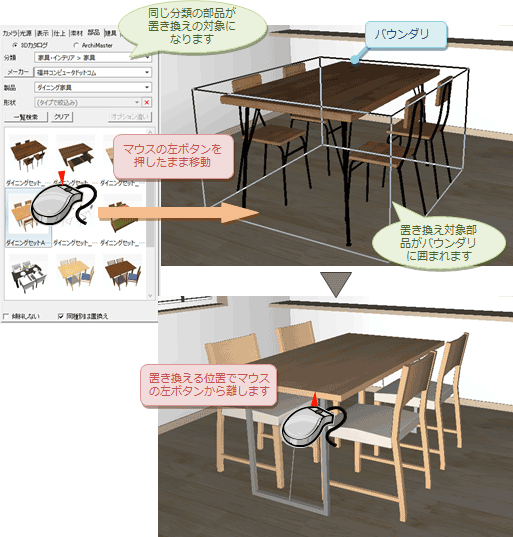

例えば、ダイニング家具を別のダイニング家具に置き換えたい場合は、「同種別は置換え」をONにしてから部品をドラッグします。

パースモニタ上の置き換え対象の部品にドラッグすると、バウンダリに囲まれます。この状態でマウスの左ボタンを離すと部品が置き換わります。

メモ

• 例えば、植物や人物、自動車を並べて配置する際、配置位置が少しでも重なると置き換わってしまいます。並べて配置するようなときは、「同種別は置換え」をOFFにします。
