部品光源スイッチ操作

パースモニタに表示されているスイッチ器具、または光源を持つ部品をクリックして、その部品の点灯・消灯を切り替えます。

照明器具を点灯する

  1. 「編集」メニューから「部品光源スイッチ操作」を選びます。
  2. スイッチ器具、または照明部品をクリックします。

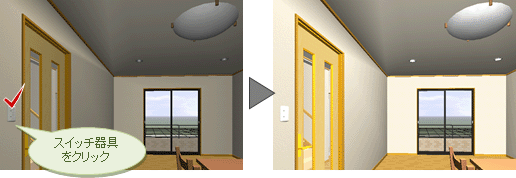

    スイッチ器具の場合
    部屋に配置されているすべての照明部品が点灯、消灯します。

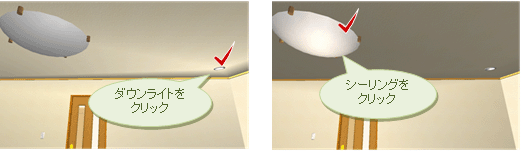

    照明部品の場合
    クリックした照明部品のみが点灯、消灯します。

メモ

  • カーソルが、次のマークのときにクリックできます。
  • スイッチ器具は、平面図の「内部」メニューにある「設備」の「スイッチ・コンセント」で入力します。
  • スイッチ器具をクリックすると、部屋にあるすべての光源を持つ部品が点灯、消灯します。
  • シーリングが点灯、ダウンライトが消灯の状態で、スイッチ器具をクリックすると、シーリングが消灯し、ダウンライトが点灯します。
