外装シミュレーション

1. パースモニタの「シミュレーション」メニューから「外装シミュレーション」を選びます。
   平面図の場合は、「パース」メニューから「シミュレーション」の「外装シミュレーション」を選びます。
2. パースモニタから実行した場合は、確認画面が開きます。「OK」をクリックして、パースモニタを閉じることをお勧めします。

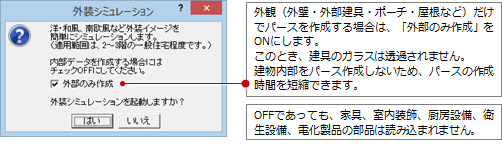

3. ダイアログの「外部のみ作成」のON・OFFを確認して、「はい」をクリックします。

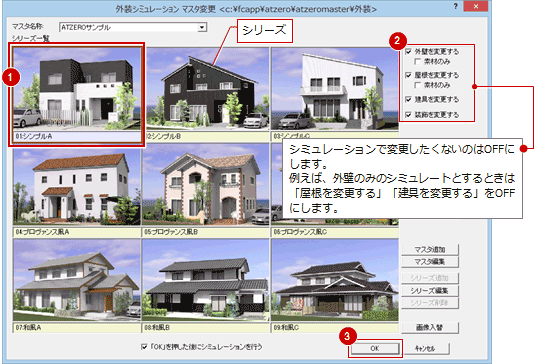

4. ダイアログで適用するシリーズ、変更対象のデータ（外壁、屋根、建具、装飾）を選び、「OK」をクリックします。

5. 外装シミュレーションが開きます。
   「「OK」を押した後にシミュレーションを行う」がONの場合は、シミュレートが実行されます。
   OFFの場合は、「シミュレーション実行」をクリックします。

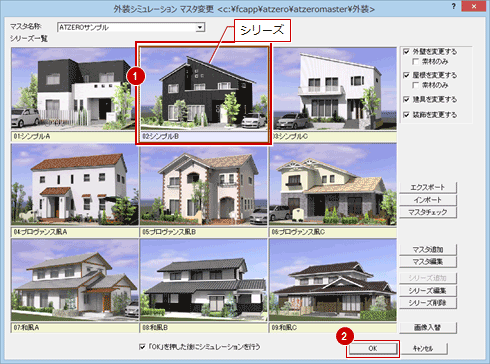

1. 「マスタ変更」をクリックします。
2. ダイアログで適用するシリーズを選び、「OK」をクリックします。

3. 「「OK」を押した後にシミュレーションを行う」がONの場合は、シミュレートが実行されます。
   OFFの場合は、「シミュレーション実行」をクリックします。


1. 「設定」をクリックします。
   設定画面が開きます。
2. 変更したい内容のタブをクリックして、シミュレートの内容を変更します。


   「外壁」タブ	外壁の仕上マスタまたは素材を変更します。
   「屋根」タブ	屋根の仕上マスタまたは素材、屋根形状、勾配などを変更します。
   「外部建具」タブ	外部建具の建具枠色、玄関建具の絵柄を変更します。
   「外部装飾」タブ	コーナー飾り、付柱、モール、付梁、庇を付けるかどうかを設定します。

3. 「シミュレーション実行」をクリックして、変更した内容でパースが再作成されます。


メモ

• 「設定」で変更した内容を外装シミュレーションマスタのシリーズに登録するには、「マスタ保存」を使用します。

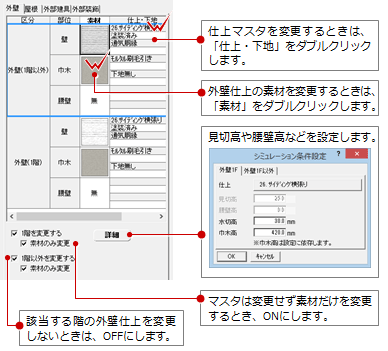

「外壁」タブの設定について

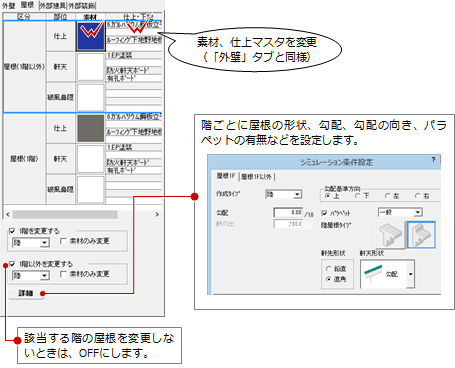

「屋根」タブの設定について

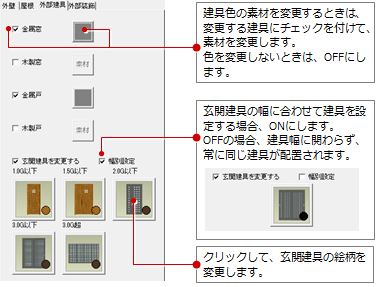

「外部建具」タブの設定について

メモ

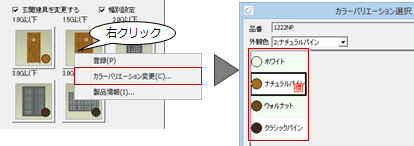

• 玄関建具にカラーバリエーションが設定されている場合、ボタンを右クリックして「カラーバリエーション変更」から色を変更できます。

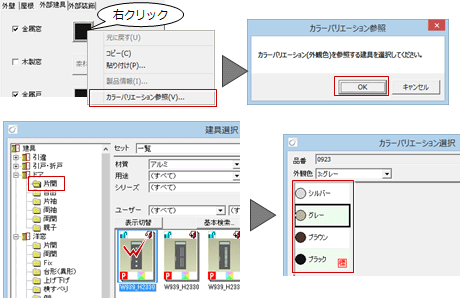

• 枠の場合は、ボタンを右クリックして「カラーバリエーション参照」から、カラーバリエーションが設定されている建具を選び、その中から色を選ぶことができます。

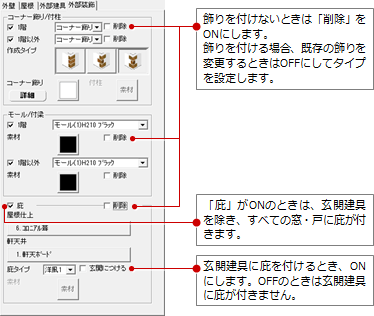

「外部装飾」タブの設定について

確定した外装の仕様を平面図、屋根伏図、天井伏図に反映します。屋根伏図と天井伏図については、図面に反映させないように設定することもできます。

1. 「外装⇒図面」をクリックします。
2. 「外装⇒図面」ダイアログで反映させる図面のチェックをONにして、「OK」をクリックします。

3. 反映が完了すると、確認画面が表示されます。「OK」をクリックして、外装シミュレーションを終了します。

メモ

• 外装シミュレーションのデータは、保存できません。

シミュレーションした結果（各部仕上や屋根形状、外部装飾などの設定内容）は、外装シミュレーションマスタに保存することができます。マスタに保存することで、次回シミュレーション時のシリーズとして使用できます。

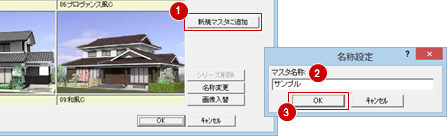

新規マスタを追加する場合

1. 「マスタ保存」をクリックします。
2. シリーズ一覧に登録欄がない場合は、「新規マスタに追加」をクリックします。
3. 「マスタ名称」を入力して「OK」をクリックします。
   ダイアログが閉じます。


メモ

• 新しくマスタを作成した場合、そのマスタの1番目に登録されます。

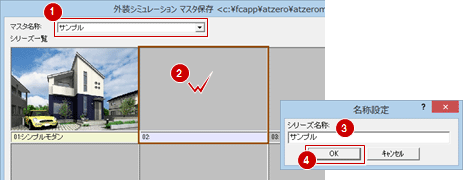

既存マスタのシリーズに追加する場合

1. 「マスタ保存」をクリックします。
2. 「マスタ名称」で登録するマスタを選びます。
3. 登録するシリーズの欄をダブルクリックします。
4. 「名称設定」ダイアログでシリーズ名を入力して、「OK」をクリックします。

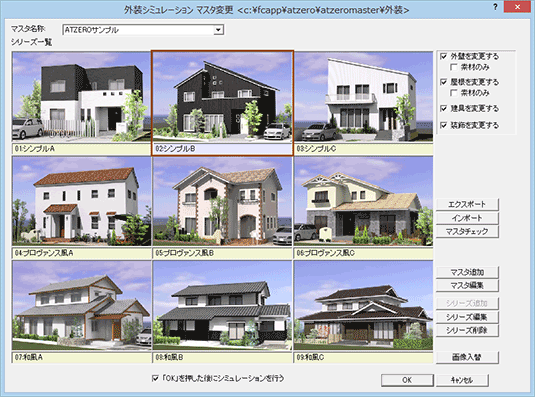

マスタやシリーズの追加・編集、シリーズ画像の入れ替え、外装シミュレーションマスタのエクスポート・インポートなどを行うには、「マスタ変更」をクリックします。

エクスポート	選択している外装シミュレーションのマスタ（*.gsz）をエクスポートします。 （シリーズ単位でのエクスポートはできません）
インポート	外装シミュレーションのマスタ（*.gsz）をインポートします。 （シリーズ単位でのインポートはできません）
マスタチェック	外装シミュレーションマスタで使用している3DカタログまたはArchi Masterのコンテンツが登録されているか、または内容が古くなっていないかをチェックします。 登録されているArchi Masterのコンテンツを、3Dカタログマスタに変換することもできます。 マスタチェックについては、共通マスタの「マスタチェックする」を参照してください。

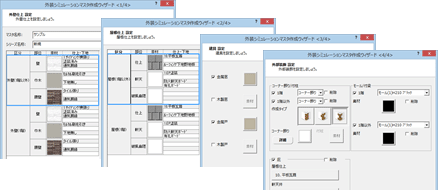

マスタ追加	外装シミュレーションのマスタを追加します。ウィザードに沿って、マスタ名称・シリーズ名称・外壁仕上、屋根仕上・屋根形状、建具枠・玄関建具、コーナー飾り・モール・庇などを設定します。
マスタ編集	マスタの名称の変更、複写、削除を行います。
シリーズ追加	ウィザード形式で、外装シミュレーションのシリーズを追加します。シリーズ一覧で未登録欄をクリックして「シリーズ追加」をクリックします。
シリーズ編集	ウィザード形式で、選択しているシリーズのシリーズ名称・仕様を変更します。
シリーズ削除	選択しているシリーズを削除します。
画像入替	選択したシリーズのサムネイル画像を入れ替えます。設定可能な画像のファイル形式は、*.bmp、*.Jpg、*.Jpeg、*.pngです。 「ファイル」メニューの「印刷」の「画像印刷/保存」で、外装シミュレーションの結果を画像保存しておくと、自分で作成した画像を設定することも可能です。

	属性変更	データの属性を確認または変更します。 ⇒「データの属性を変更する」
ファイル	印刷	「画像印刷/保存」でシミュレートの結果をレンダリングして、画像に保存、印刷することができます。 ⇒「画像を印刷・保存する」 保存した画像は、「画像ファイルを指定して印刷」で印刷できます。 ⇒「画像ファイルを開いて印刷するには」
編集	コピー	モニタ画面をクリップボードにコピーします。Windows のペイントやワードなどに貼り付けることで、編集やカラープリンタでの出力が可能です。 ⇒「モニタ画面をコピーする」
表示	視点コントローラ表示	視点コントローラの表示/非表示を切り替えます。 マウスを使ってパースの視点を設定するような場合はOFFにしておきます。視点コントローラ、視点モニタを使用して視点を設定する場合はONにします。
ツール	レンダリング	レンダリングを実行します。 外装シミュレーションでは、レンダリングの詳細な設定はありません。設定を変更してレンダリングしたい場合は、図面に反映させた後、パースモニタでレンダリングを行ってください。
	図面⇒外装	最初の建物からやり直したい場合など、平面図・屋根伏図・天井伏図に入力したデータを、外装シミュレーションに反映してパースを再作成します。
	立体再作成	立体データを再作成します。
