Piranesi変換

現在設定されているアングルのパースを、株式会社インフォマティクスのペイントレンダリングシステム「Piranesi」に連携します。

Piranesiには、レンダリングしたパースのイメージがそのまま取り込まれます。

※ Piranesiがインストールされている必要があります。全バージョンのPiranesiで取り込むことができます。

Piranesiに連携する

まず、立体データのアングル、拡張画面の「光源」「表示」タブを設定します。
「ファイル」メニューから「他プログラム専用連携」の「Piranesi変換」を選びます。

「Piranesi変換」ダイアログで、画像のサイズ、解像度などを設定します。

モニタサイズ	印刷する用紙サイズは考えず、現在のモニタサイズの画像を作成する場合にONにします。モニタサイズのまま連携したいときは、こちらをONにして「モニタサイズ×1.0」で操作します。
用紙サイズ	用紙サイズを決めて、そのサイズに合わせて画像を作成する場合にONにします。用紙サイズとモニタサイズは異なるため、両サイドや上下が切れたりすることもあります。
解像度	ドラフト（72dpi）	簡易印刷用のイメージ
	標準（150dpi）	標準の品質のイメージ
	高品質（300dpi）	高品質のイメージ

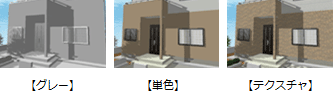

グレー	グレーの陰影のイメージで変換します。
単色	単色表現で変換します（パースモニタの「隠面（フラット）」と同じ表現）。
テクスチャ	テクスチャ表現で変換します（パースモニタの「隠面（テクスチャ）」と同じ表現）。
樹木を出力する	配置図で入力した樹木がモニタに表示されている場合に、樹木を変換する場合はONにします。
保存後、確認	Piranesiがインストールされている場合に設定できます。ファイル（*.epx）の保存後、Piranesiを起動します。ファイルだけを作成する場合はOFFにします。

「レンダリング実行」をクリックして、レンダリングを開始して連携します。
レンダリングが終了したら、「保存」をクリックします。
「Piranesiファイルの保存」ダイアログで、Piranesiファイル（*.epx）の保存先フォルダ、ファイル名を指定して「保存」をクリックします。
「保存後、確認」がONの場合、Piranesiが起動して、レンダリングしたイメージの画像が取り込まれます。
このあと、Piranesiで編集します。

メモ

「Piranesi変換」でレンダリングを実行するため、「レンダリング実行」は不要です。
Piranesi変換のレンダリングでは、拡張画面の「設定」タブの設定を使用しません。
「線画合成」「レンズフレア」がONであっても、線画合成、レンズフレアは表現できません。
品質レベルは、「フルレイトレ」でレンダリングします。
パーススタジオでは、光源の設定が「天空光【内観】」「アンビエント・オクルージョン」になっている場合、Piranesi変換ができません。
天空光【内観】は、他のモードにない特別な処理（FinalGather）を行っています。レンダリングしたデータをPranesiで使用するには、他のモード（通常光、天空光【外観】、ラジオシティ【内観】）を選択してください。
