2D視点設定

パースモニタの視点（眺める場所）と注視点（眺める方向）を平面的に設定します。

平面的に視点と注視点を設定する

  1. 「2D視点設定」をクリックします。
  2. 「2D視点設定」ダイアログで視点高、注視点高、断面距離を設定します。

    視点高 視点の位置（眺める場所）の高さを入力します。「全体」のときはGL基準、「階指定」のときは指定階のFL基準で入力します。
    注視点高 視点の方向（眺める位置）の高さを入力します。「全体」のときはGL基準、「階指定」のときは指定階のFL基準で入力します。
    見上げるときは、視点高よりも高く設定します。見下げるときは、視点高よりも低く設定します。
    断面距離視点位置から断面位置までの距離を入力します。断面位置が建物内部に位置するような距離を取ると、視点位置から断面位置で立体が切られたような表現になります。

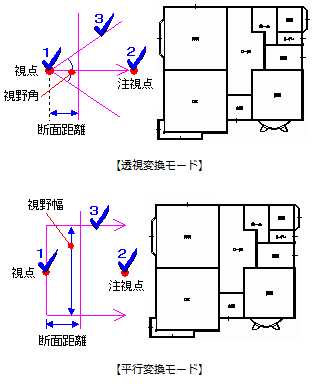

  3. 視点方向の始点（眺める場所）、終点（眺める方向）をクリックします。
    「透視変換」「透視変換（水平固定）」「あおり補正」と「平行変換」では、形状が異なります。

メモ

  • 視点の属性変更で、視点高と注視点高を変更できます。
  • 回転中心点の位置は、「回転中心点」で変更します。
  • 2D視点設定のバックデータの図面は、「ファイル」メニューの「参照図面変更」で変更します。
