パースモニタデータ読込

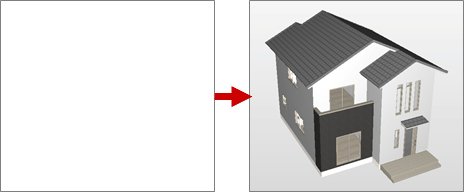

現在開いているパースモニタデータ、パースモニタを開いていない場合は保存されている立体データ、アングル、光源をそのままパーススタジオに読み込んで編集したいときは、「パースモニタデータ読込」を使用します。

パースモニタを開いていないとき、立体データが保存されていないときは読み込むことができません。

また、基本パースモニタに構造パースモニタを合成するというように各パースモニタのデータを合成することもできます。

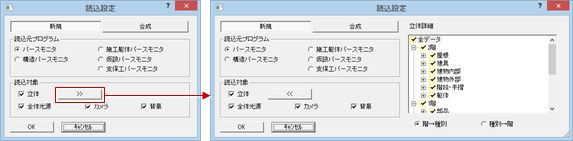

「読込設定」ダイアログの機能A310210_psd_sec02

新規	パーススタジオにパースモニタデータを新規に読み込む場合にONにします。既に立体データがある場合は、削除してから読み込まれます。
合成	現在のパーススタジオに読み込まれている立体データに、別のパースモニタの立体データを合成する場合にONにします。意匠パースモニタに構造パースモニタを合成する、カメラだけを追加したいときなどに使用します。 ※ 構造パースを作成するには、木造床小屋伏図など構造図プログラムが必要です。
読込元プログラム	読み込む立体データの種類（パースモニタ、構造パースモニタ）をONにします。選択した立体データを読み込むには、対象のパースモニタが開いている、パースモニタを開いていない場合は立体データが保存されている必要があります。 ※「パースモニタ」とは、平面図・屋根伏図・天井伏図・配置図から作成するパースモニタを指します。 ※ ZEROでは、「施工躯体パースモニタ」「仮設パースモニタ」「支保工パースモニタ」は使用しません。
立体	対象のパースモニタの立体データを読み込むときはONにします。立体データを読み込まず、パースモニタの全体光源、カメラ、背景だけを読み込みたいときは、OFFにします。
＞＞（拡張）	対象の立体データを、種別ごとに読み込むかどうかを設定したいときは、「＞＞」をクリックして、読み込む立体データを指定します。読み込まない立体データはOFFにします。
全体光源	パースモニタの全体光源（拡張画面の「光源」タブ）を読み込むときはONにします。パースモニタの全体光源（視点光・周囲光・太陽光）のON・OFFの状態、光源の明るさ、太陽の位置が、パーススタジオの通常光（拡張画面の「光源」タブ）として読み込まれます。 OFFのときは、パーススタジオの通常光の設定を使用します（プログラム固定）。なお、データの再読み込みのとき、太陽の位置はパーススタジオ側の設定を優先するため、パースモニタの太陽の位置は反映されません。
カメラ	パースモニタのユーザーカメラ（拡張画面の「カメラ」タブの「ユーザー」）を読み込むときはONにします。「新規」がONのときは、パーススタジオの既存カメラは削除されて、パースモニタのカメラが読み込まれます。既存のカメラを削除せずに、パースモニタのカメラを追加したいときは、「合成」をONにして読み込んでください。
背景	パースモニタの背景を読み込むときはONにします。
