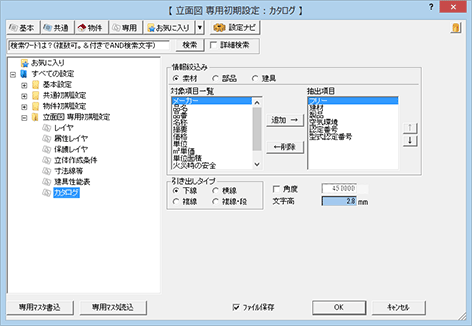

専用初期設定：カタログ

図面に引き出すことのできる情報の項目は、素材・部品・建具のそれぞれによって異なります。

「素材」「部品」「建具」をクリックし、それぞれのカタログに表示する項目を設定します。

表示するには、あらかじめ「抽出項目」で表示する項目の順番の位置をクリックし、「対象項目一覧」で抽出する項目をクリックして「追加→」をクリックします。

表示しないようにするには、「抽出項目」で表示しない項目をクリックして「←削除」をクリックします。

メモ

• 製品情報を引き出すことのできる対象データは、仕上（壁、屋根、床）の3Dカタログ、または Archi Masterのマスタに登録されている素材、部品、建具のみです。ZERO専用マスタの3D部品（3D部品マスタ）、AT建具（建具形状マスタ）の情報を引き出すことはできません。
• カタログ情報を入力する際に自由に文字列を入力したいときは、「フリー」をセットします。情報を入力する「カタログ」ダイアログの「変更」から入力できます。このとき、項目名を表記せず、内容のみを表記します。
