外壁仕上

立面図で外壁仕上を入力して、平面図に反映します。範囲指定での張り替えのため、指定した面全て、また部分的な張り替えが可能です。

外壁仕上を入力する

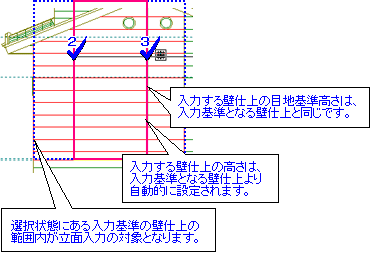

  1. 「仕上」メニューから「外壁仕上」を選びます。
  2. 入力する位置の外壁仕上をクリックします。
  3. 「外壁仕上マスタ選択」ダイアログで、妻壁の仕上をダブルクリックします。
    手順2で外壁仕上を指定した場合は、その仕上が選択されます。
  4. 仕上の範囲をクリックします（入力方法：矩形）。

    なお、入力後は、必要に応じて「自動立上」メニューの「部分自動立上」で部分的に再作成してください。

メモ

  • この操作を行うには、「基本設定：システム1」の「図面のリアルタイム連動」にある「する」がONである必要があります。
