モール

立面図でモールを入力して、平面図または屋根伏図に反映します。立面図で取付位置を確認してモールを入力したいときに有効です。

モールを入力する

  1. 「外部」メニューから「モール」を選びます。

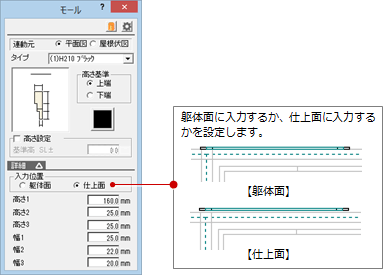

  2. 「モール」ダイアログで、形状、高さ基準などを設定します。
  3. 「連動元」の「平面図」「屋根伏図」で、飾り材を連動させる図面を選択します。
  4. 「入力位置」で、躯体面に入力するか仕上面に対して入力を行うかを選択します。

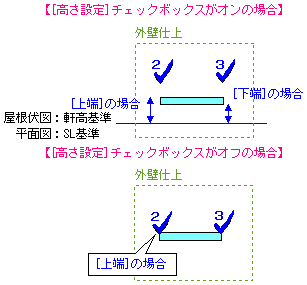

  5. マウスで任意に高さを設定する場合は、「高さ設定」をOFFにします。
    「高さ設定」がONの場合は、連動元が平面図か屋根伏図によって入力基準（SLか軒高）が異なります。
  6. 入力対象の壁仕上をクリックします。
  7. 飾り材の1点目と2点目をクリックします。
    1点目をクリックすると、入力範囲がラバーバンドで表示されます。
