コーナー飾り

立面図でコーナー飾りを入力して、平面図に反映します。立面図で取付位置を確認してコーナー飾りを入力したいときに有効です。

コーナー飾りを入力する

「外部」メニューから「コーナー飾り」を選びます。

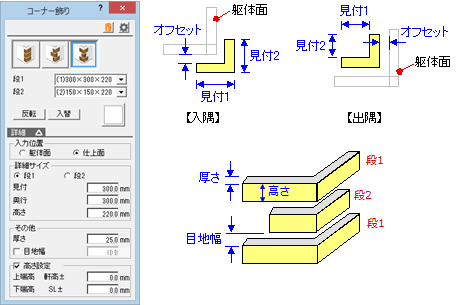

「コーナー飾り」ダイアログで、形状などを設定します。
「入力位置」で、躯体面に入力するか仕上面に対して入力を行うかを選択します。
「高さ設定」で基準高を設定します。
マウスで任意に高さを設定する場合は、「高さ設定」をOFFにします。
入力対象の壁仕上をクリックします。
「高さ設定」がONの場合は、飾り材の入力位置をクリックします。
「高さ設定」がOFFの場合は、飾り材の1点目と2点目をクリックします。

メモ

この操作を行うには、「基本設定：システム1」の「図面のリアルタイム連動」にある「する」がONである必要があります。
コーナー飾りの初期値は、平面図の「専用初期設定：外部シンボル－コーナー飾り」で設定します。
