鉛直飾り／妻側ななめ飾り／ななめ・鉛直飾り

立面図で鉛直飾り、妻側ななめ飾り、ななめ・鉛直飾りを入力して、平面図または屋根伏図に反映します。立面図で取付位置を確認して、これらの化粧材を入力したいときに有効です。

ここでは、「妻側ななめ飾り」の操作を解説しますが、「ななめ・鉛直飾り」も同様に入力できます。なお、鉛直飾りの入力は、「付柱」と同様です。

化粧材を入力する

  1. 「外部」メニューから「化粧材」の「妻側ななめ飾り」を選びます。
  2. 「妻側ななめ飾り」ダイアログで、形状などを設定します。
  3. 「入力位置」で、躯体面に入力するか仕上面に対して入力を行うかを選択します。
  4. 「高さ設定」で基準高を設定します。
    マウスで任意に高さを設定する場合は、「高さ設定」をOFFにします。
  5. 入力対象の壁仕上をクリックします。
  6. 飾り材の1点目と2点目をクリックします。
    1点目をクリックすると、入力範囲がラバーバンドで表示されます。

メモ

  • この操作を行うには、「基本設定：システム1」の「図面のリアルタイム連動」にある「する」がONである必要があります。

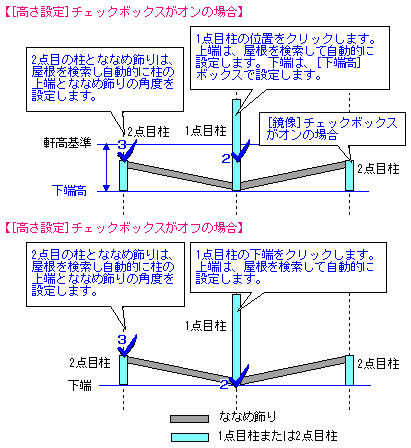

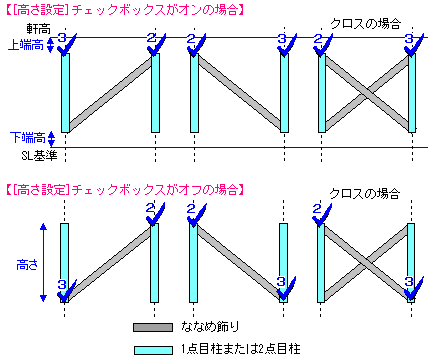

  • 「ななめ・鉛直飾り」の場合、手順6は次のようになります。
  • 「妻側ななめ飾り」は屋根伏図に反映し、「ななめ・鉛直飾り」は平面図に反映します。
  • 「鉛直飾り」の場合、「連動元」で平面図と屋根伏図のどちらに反映させるかを設定します。
  • 鉛直飾り、ななめ・鉛直飾りの初期値は、平面図の「専用初期設定：外部シンボル－鉛直・ななめ飾り」で設定します。
  • 妻側ななめ飾りの初期値は、屋根伏図の「専用初期設定：屋根シンボル－妻側ななめ飾り」で設定します。
