道路斜線／北側斜線／隣地斜線／高度地区／斜線／勾配シンボル

道路斜線、北側斜線、隣地斜線を手入力するには、「斜線」メニューの「道路斜線」「北側斜線」「隣地斜線」を使用します。

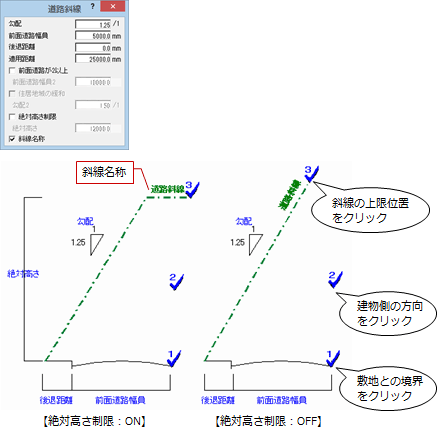

道路斜線	勾配、前面道路幅員、適用距離を設定して、道路と敷地の境界、建物側、斜線の上限位置を順にクリックします。

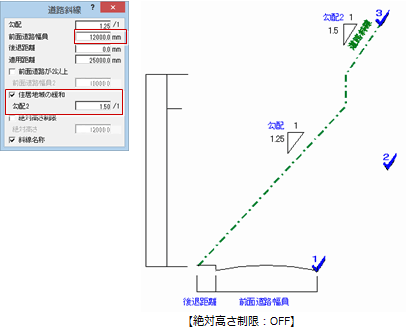

	前面道路が12m以上の低層系住宅地域以外に道路斜線を入力する場合は、「住居地域の緩和」をONにします（住居系地域の緩和）。

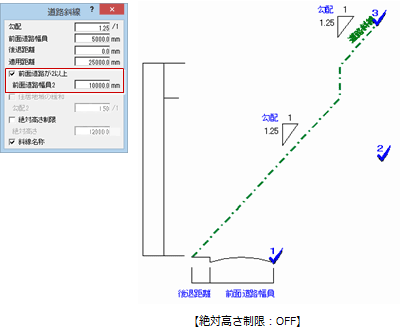

	角地など前面に2つ以上の道路がある場合は、「前面道路幅員」に狭いほうの前面道路幅員を設定して、「前面道路が2以上」をONにして、「前面道路幅員2」に広いほうの前面道路幅員を設定します。

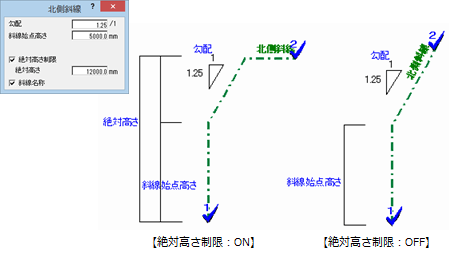

北側斜線	勾配、斜線始点高さを設定して、敷地の境界、建物の方向をクリックします。

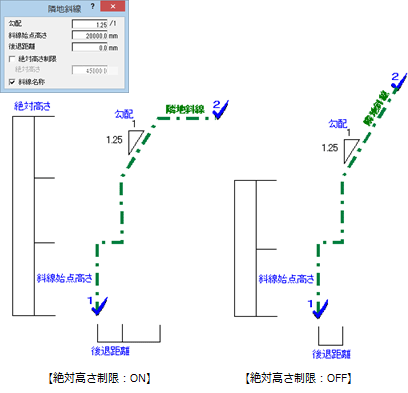

隣地斜線	勾配、斜線始点高さを設定して、敷地の境界、建物の方向をクリックします。

メモ

• 斜線名称「道路斜線」「北側斜線」「隣地斜線」を描画しないときは「斜線名称」をOFFにします。
• 文字のフォント、大きさは、以下で設定します。


  勾配表記	フォントは、「共通初期設定：フォント」の「一般文字」で設定します。 大きさ、字間は、「物件初期設定：CAD関連－文字・ハッチング」の「一般文字」で設定します。
  寸法値	フォント、スタイルは、「共通初期設定：フォント」の「寸法線」で設定します。 寸法線の形状、寸法値の大きさは、「物件初期設定：CAD関連－寸法・引出線」の「寸法線」で設定します。 寸法値の位取りは、「物件初期設定：CAD関連－単位」の「セパレータ処理」で設定します。
  斜線名	フォントは、「共通初期設定：フォント」の「一般文字」で設定します。 大きさは、「物件初期設定：CAD関連－文字・ハッチング」の「一般文字」で設定します。

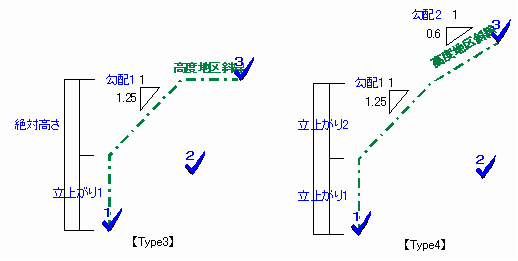

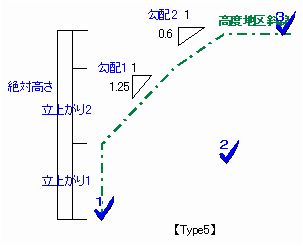

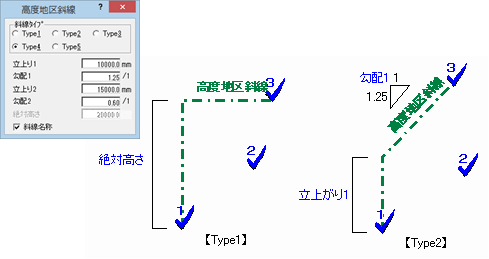

5つのタイプの高度地区斜線を手入力するには、「斜線」メニューの「高度地区斜線」を使用します。

敷地の境界、建物側、斜線の上限位置を順にクリックします。

「斜線」メニューの「勾配シンボル」で、勾配表示の入力基準点と方向を指定して入力します。
