建具性能表

外部建具の性能表を作成します。平面図でも作成できますが、立面図ではドーマ、トップライトの建具性能表を作成できます。

建具性能表の配置条件、項目内容の初期値、作成項目やレイアウトなどは、「専用初期設定：申請－建具性能表」の「配置条件」「項目設定1」「項目設定2」「作表」タブで設定します。

建具性能表を作成する

  1. 「性能」メニューから「建具性能表」を選びます。
  2. 性能表を作成する建具を囲むように範囲を指定します。

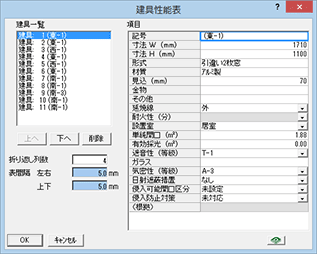

  3. 「建具性能表」ダイアログの「建具一覧」で各建具をクリックして、「項目」で内容を確認・変更します。
  4. 「OK」をクリックします。
  5. 表の配置位置（左上）をクリックします。

メモ

  • 文字のフォント、スタイルは、「共通初期設定：フォント」の「表・項目」「表・文字」の設定が連動します。
  • 文字の縦横比、字間は、「物件初期設定：CAD関連－文字・ハッチング」の「一般文字」の設定が連動します。
  • 「建具性能表」ダイアログの項目の内容を変更しても、建具属性や他プログラム（建具表や温熱環境計算など）には反映されません。あくまでも建具性能表のみの変更となります。
  • 「侵入可能開口区分」は、平面図の「性能」メニューの「性能チェック」にある「防犯開口」を実行しておく必要があります。
  • 法規LVS、建具表、温熱環境計算条件のデータが作成している必要があります。作成していない場合は、データを取得できない項目があるので注意してください。
