軒裏換気口マーク
軒裏換気口がある位置に▲マークを描画するには、

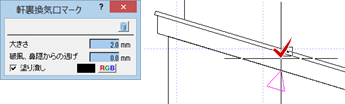

「性能」メニューの「軒裏換気口マーク」でマークを配置する位置をクリックします。
マウスを屋根の破風下端のラインに移動すると、破風のラインに平行なマークを入力できます。
メモ
- 屋根伏図に天井伏図の軒裏換気口を読み込んでいる場合、「専用初期設定：寸法線等」の「軒裏換気口の位置を描画する」がONのとき、
「自動立上」で軒裏換気口の位置にマークを自動配置できます。 - 「自動立上」で配置されない位置がある場合は、この操作で軒裏換気口のマークを手入力してください。
