目地基準点変更

仕上の目地が描画されている場合、マウスで目地の基準点位置を変更して、目地を移動します。

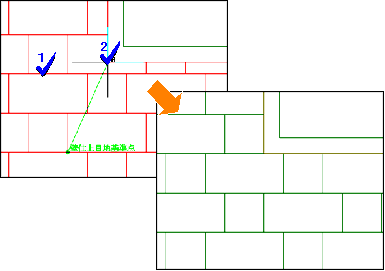

仕上目地の基準点を変更する

目地の基準位置は、平面図などの仕上の属性変更ダイアログで設定できますが、この場合の設定方法は数値のみのため、実際に合わせるのが難しい場合があります。このような場合に、直接マウスで目地の基準位置を指定します。対象階の図面が開かれている場合、変更した目地データはリアルタイム連動します。
平面図など開かれていない場合、仕上の目地は平面図などには反映されないため、「自動立上」を実行すると変更前の状態となります。

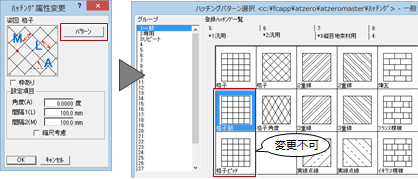

仕上などで使用されている以下の種類の目地は、目地を移動できません。
一般：分割数、分割ピッチ、格子：数、格子：ピッチ
専用：杢目横、杢目縦、カーブ横、カーブ縦、砕石
汎用コマンド「ハッチング」メニューの「ハッチング入力」で入力された目地も移動できません。
