建具位置合わせ

立面図で建具の高さ、左右の位置を揃えて、平面図に反映します。

建具の高さ・位置を合わせる

  1. 「編集」メニューから「建具位置合わせ」を選びます。
  2. 移動する対象の建具をクリックします。
    複数の建具を移動したいときは、Ctrlキーを押しながら建具を選び、Enterキーまたはポップアップメニューの「OK」で確定します。
  3. 位置を合わせる基準の建具をクリックします。
  4. ダイアログが開くので、移動する建具を合わせる方法をクリックします。

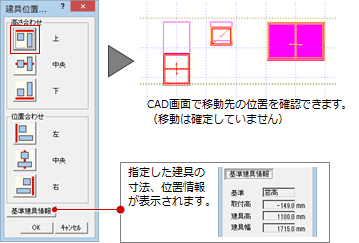

    合わせる方法のボタンをクリックしたら、CAD図面で移動先の建具を確認してください。
  5. 「OK」をクリックします。

メモ

  • この操作を行うには、「基本設定：システム1」の「図面のリアルタイム連動」にある「する」がONである必要があります。
  • 出窓、ボウウィンドウ、コーナー窓、コーナー出窓を移動することはできません。
