立面領域変形

1. 「編集」メニューから「立面領域変形」を選びます。
2. 壁部分目地、汎用開口、自由鉛直面をクリックします。
   データの領域の端点および辺の中心に □ が表示されます。
3. 変形の対象となる □ をクリックします。
4. 「立面領域変形」ダイアログで変形方法をクリックします。
   なお、選択した点に応じて、ダイアログの状態が切り替わります。例えば、端点を選択すると、「頂点」のみ設定可能となります。

5. □ の移動先をクリックします。
6. 続けて変形する場合は、手順3・4を繰り返します。
7. 変形を確定する場合は、Enterキーを押す、またはポップアップメニューの「OK」をクリックします。
   次図は、「頂点」の「移動」をONにして端点を移動したときのものです。


メモ

• 平面図など対象階の図面が開かれている場合、変形したデータはリアルタイム連動します。
• 平面図など開かれていない場合、変形は平面図などには反映されないため、「自動立上」を実行すると変更前の状態となります。

クリックする位置によって、設定項目が異なります。

頂点のクリックした場合

次図の端点（■）をクリックした場合の変形です。

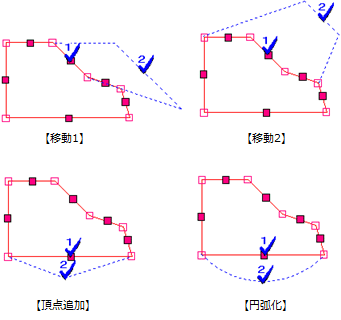

辺のクリックした場合

次図の直線の辺の中央（■）をクリックした場合の変形です。

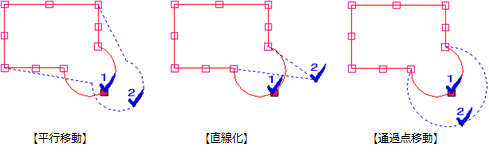

円弧部分のクリックした場合

次図の円弧の辺の中央（■）をクリックした場合の変形です。
