専用初期設定：間柱・断熱材－間柱

壁内に作図する間柱について設定します。

間柱の作図表現について設定するにはA420130_mma_sec02

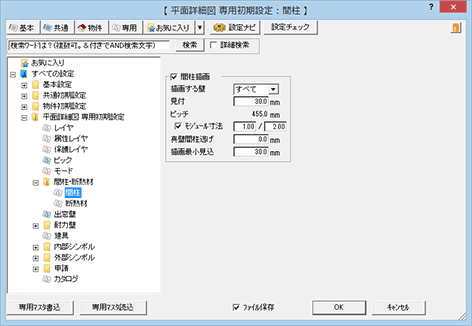

「間柱描画」をONにして各項目を設定します。

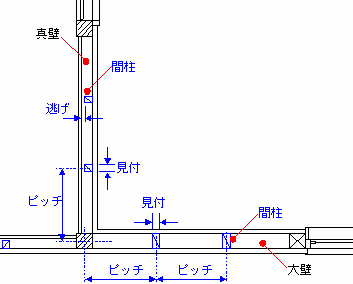

描画する壁	間柱を作図する対象の壁を設定します。
	すべて	建物の外側と内側のすべての壁に作図します。
	外壁	建物外側の壁のみ作図します。
	内壁	建物内側の壁のみ作図します。
見付	間柱の見付け幅を設定します。
ピッチ	作図する間柱の間隔を設定します。
	モジュール寸法	「物件初期設定：CAD関連－初期グリッド・用紙」の【グリッド設定】で設定されている間隔を基準に、設定した割合の間隔で作図します。モジュール寸法については「モジュール寸法について」を参照してください。
真壁間柱逃げ	和室などの真壁で、内壁と間柱のクリアランスを設定します。
描画最小見込	設定した見込み幅より小さい間柱は作図しません。両真壁などに間柱を作図したくない場合などで使用します。

メモ

真壁の間柱のせいは、次式で決まります。
せい＝壁厚－真壁チリ（※1）－その位置の仕上げ厚－下地厚－真壁間柱の逃げ（※2）
※1：「物件初期設定：壁」の【チリ】にある「真壁」
※2：「真壁間柱逃げ」で設定されている数値
