壁寸法表記

壁の芯までの寸法を描きます。

偏芯している壁などの寸法を描くときに使用します。

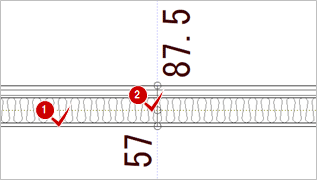

壁芯までの寸法を描く

  1. 「ツール」メニューから「壁寸法表記」を選びます。
  2. 描きたい寸法の壁をクリックします。
  3. 「壁寸法表記」ダイアログで描く寸法線を設定します。
    通り芯・部屋線からの寸法 描く寸法の基準を通り芯または部屋線にします。OFFのときは、壁芯が基準になります。
    仕上厚を壁厚に含める仕上線までの距離を寸法に含めます。
    外壁外壁の仕上線までの寸法を描きます。
    内壁内壁の仕上線までの寸法を描きます。
  4. 寸法線の位置をクリックします。

メモ

  • 円弧壁、袖壁、出窓壁に壁寸法を描くことはできません。
